Lắp đặt van bướm đồng tâm hai mặt bích FAF 3800U là quy trình vô cùng quan trọng quyết định đến khả năng vận hành, độ chính xác trong quá trình hoạt động của van. Tuy nhiên không phải ai cũng biết cách lắp đặt van đúng kỹ thuật. Trong bài viết dưới đây, FAF Valve sẽ cung cấp thông tin chi tiết về quy trình lắp đặt van cánh bướm đồng tâm FAF đơn giản chuẩn kỹ thuật.
Van bướm FAF model 3800U là loại dòng van Châu Âu được nhập khẩu trực tiếp từ Thổ Nhĩ Kỳ với mức giá cạnh tranh trên thị trường cùng tiêu chuẩn chất lượng cao. Van FAF là giải pháp hoàn hảo cho các hệ thống công nghiệp yêu cầu khắt khe về độ bền và hiệu suất hoạt động cao. Nếu có nhu cầu tư vấn chi tiết về sản phẩm, quý khách liên hệ tới Hotline 0961.751.499 để được hỗ trợ.
Chuẩn bị trước khi lắp đặt van bướm đồng tâm FAF
Để quá trình lắp đặt van bướm đồng tâm hai mặt bích FAF 3800U diễn ra suôn sẻ và đạt hiệu quả cao, việc chuẩn bị đầy đủ các vật tư, dụng cụ và kiểm tra hệ thống là rất quan trọng.
Dưới đây là các bước chuẩn bị chi tiết cần thực hiện:
- Kiểm tra trạng thái và thông số kỹ thuật của van bướm đồng tâm
Trước khi lắp đặt, cần đánh giá kỹ lưỡng các yếu tố kỹ thuật của van để đảm bảo phù hợp với hệ thống.
- Kích thước: Đảm bảo van bướm đồng tâm FAF có kích thước đúng với đường ống, bao gồm đường kính, chiều dài và kích thước mặt bích.
- Vật liệu: Kiểm tra vật liệu chế tạo van để chắc chắn rằng van chịu được áp suất, nhiệt độ và tính ăn mòn của chất lỏng trong hệ thống.
- Gioăng: Gioăng làm kín phải còn nguyên vẹn, không bị rách hoặc hư hỏng để đảm bảo độ kín khít.
- Các bộ phận khác: Trục van, đĩa van và cơ cấu điều khiển phải hoạt động trơn tru, không có dấu hiệu kẹt hoặc hỏng hóc.
- Kiểm tra hệ thống đường ống
Trước khi tiến hành lắp đặt, cần kiểm tra kỹ tình trạng đường ống và vị trí lắp đặt van bướm.
- Vị trí lắp đặt: Xác định chính xác vị trí lắp đặt và đảm bảo không có vật cản.
- Mặt bích: Kiểm tra mặt bích đường ống, đảm bảo sạch sẽ, không hư hỏng và phù hợp với van.
- Hệ thống ống: Kiểm tra toàn bộ hệ thống để phát hiện rò rỉ hoặc vật cản gây ảnh hưởng đến quá trình lắp đặt.
- Chuẩn bị dụng cụ và thiết bị lắp đặt
Hiểu rõ cấu tạo van sẽ giúp bạn chuẩn bị đầy đủ dụng cụ và vật liệu cần thiết trước khi lắp đặt. Bài viết cấu tạo van bướm đồng tâm FAF 3800U cung cấp thông tin chi tiết về cấu tạo van bướm đồng tâm FAF 3800U, giúp bạn chuẩn bị đầy đủ dụng cụ và vật liệu cần thiết cho quá trình lắp đặt một cách chính xác và hiệu quả, tránh trường hợp thiếu sót.
Cần chuẩn bị đầy đủ các dụng cụ cần thiết để đảm bảo quá trình lắp đặt diễn ra thuận lợi.
- Dụng cụ tháo lắp: Cờ lê, mỏ lết, tua vít với các kích cỡ phù hợp.
- Dụng cụ hàn: Máy hàn và que hàn nếu cần hàn nối mặt bích.
- Dụng cụ đo: Thước đo, compa, thước cặp để kiểm tra kích thước chính xác.
- Dụng cụ vệ sinh: Khăn lau, bàn chải để làm sạch bề mặt lắp đặt.
- Chuẩn bị vật liệu
Các vật liệu phụ trợ cũng đóng vai trò quan trọng trong việc đảm bảo độ kín và an toàn khi lắp đặt van bướm đồng tâm hai mặt bích FAF 3800U.
- Gioăng làm kín: Chọn loại gioăng phù hợp với đặc tính của chất lỏng và điều kiện làm việc.
- Bu lông, đai ốc: Chuẩn bị đủ số lượng và đúng kích thước theo yêu cầu kỹ thuật.
- Chất bôi trơn: Sử dụng chất bôi trơn chuyên dụng để giúp việc siết bu lông, đai ốc dễ dàng hơn và bảo vệ ren khỏi mài mòn.
- Lập kế hoạch thi công cụ thể
Việc lập kế hoạch trước sẽ giúp quá trình thi công diễn ra đúng tiến độ và an toàn.
- Trình tự công việc: Lên kế hoạch chi tiết cho từng bước thi công, đảm bảo tuân thủ đúng thứ tự.
- An toàn lao động: Tuân thủ các quy định an toàn để bảo vệ sức khỏe và tính mạng của người lao động.
- Dự toán thời gian: Ước tính thời gian thực hiện từng công đoạn để đảm bảo tiến độ thi công không bị gián đoạn.
Lưu ý: Việc kiểm tra kỹ lưỡng và chuẩn bị đầy đủ không chỉ giúp quá trình lắp đặt van bướm đồng tâm hai mặt bích FAF diễn ra thuận lợi mà còn nâng cao độ bền và hiệu suất hoạt động của van trong suốt quá trình sử dụng.
Các bước lắp đặt van bướm đồng tâm hai mặt bích FAF 3800U
Để lắp đặt van bướm đồng tâm hai mặt bích FAF 3800U đúng kỹ thuật và đảm bảo hiệu quả vận hành, hãy thực hiện theo các bước sau:
Bước 1: Đặt van và căn chỉnh vào hệ thống đường ống
- Đặt van: Đặt van bướm FAF 3800U vào đúng vị trí giữa hai mặt bích của đường ống, đảm bảo trục van nằm chính giữa.
- Căn chỉnh: Đảm bảo trục van vuông góc hoàn toàn với đường ống để tránh hiện tượng lệch trục gây khó khăn khi vận hành.
- Kiểm tra lỗ bu lông: Đảm bảo các lỗ bu lông trên van và mặt bích khớp nhau chính xác. Sử dụng thước đo hoặc compa để kiểm tra lại độ thẳng hàng. Việc căn chỉnh này rất quan trọng để tránh sai lệch khi siết bu lông.
Bước 2: Lắp gioăng làm kín
- Đặt gioăng: Đặt gioăng vào đúng vị trí giữa mặt bích của van bướm FAF 3800U và mặt bích đường ống. Đảm bảo gioăng không bị gấp khúc hoặc lệch tâm.
- Kiểm tra vị trí: Kiểm tra kỹ lưỡng để đảm bảo gioăng nằm đúng vị trí, không bị méo mó. Bất kỳ sai lệch nào cũng có thể làm giảm độ kín khít của hệ thống.
- Kiểm tra lại: Thực hiện kiểm tra lần cuối trước khi siết bu lông để đảm bảo gioăng được lắp đặt chính xác.
Bước 3: Siết chặt bu lông
- Thứ tự siết: Siết bu lông theo hình chữ X hoặc hình sao để đảm bảo lực phân bố đều, tránh làm cong vênh mặt bích.
- Lực siết: Tuân thủ chặt chẽ lực siết quy định của nhà sản xuất. Nếu không có thông số cụ thể, hãy tham khảo bảng momen xoắn để xác định lực siết phù hợp với từng loại bu lông và đường kính.
- Kiểm tra: Sau khi siết chặt, kiểm tra lại tất cả các bu lông để đảm bảo chúng đều được siết chặt đồng đều và không có bu lông nào bị lỏng.
Bước 4: Kiểm tra độ kín của hệ thống sau lắp đặt
Sau khi hoàn tất lắp đặt van bướm đồng tâm hai mặt bích FAF 3800U, tiến hành kiểm tra kỹ lưỡng để đảm bảo hệ thống hoạt động ổn định và không xảy ra tình trạng rò rỉ.
- Kiểm tra bằng mắt thường: Quan sát kỹ các mối nối, mặt bích và toàn bộ hệ thống để phát hiện các dấu hiệu bất thường như vết ướt, hơi nước hoặc chất lỏng rò rỉ.
- Kiểm tra bằng xà phòng bọt: Phun xà phòng bọt lên các mối nối, đặc biệt là phần tiếp giáp giữa van và mặt bích. Nếu có bọt khí xuất hiện, chứng tỏ có hiện tượng rò rỉ.
- Kiểm tra bằng áp suất (đối với hệ thống áp suất cao): Tăng áp suất trong đường ống lên mức làm việc định mức và duy trì trong một khoảng thời gian nhất định. Quan sát đồng hồ đo áp suất để kiểm tra xem có sự giảm áp đột ngột nào không. Nếu áp suất giảm, chứng tỏ có sự rò rỉ.
Bước 5: Kiểm tra hoạt động của van
Sau khi đảm bảo hệ thống kín khít, tiến hành kiểm tra hoạt động của van bướm đồng tâm để xác nhận van hoạt động ổn định và đáp ứng các yêu cầu kỹ thuật.
- Mở và đóng van: Thực hiện thao tác mở và đóng van nhiều lần để kiểm tra độ kín, độ nhạy và độ êm của van. Van hoạt động tốt khi đóng mở nhẹ nhàng, không bị kẹt hoặc rít.
- Kiểm tra vị trí: Đảm bảo van đóng mở đúng vị trí theo thiết kế, không bị lệch hoặc kẹt tại các vị trí trung gian.
- Kiểm tra thời gian: Đo thời gian đóng mở van và so sánh với thông số kỹ thuật của nhà sản xuất. Thời gian đóng mở thực tế nên tương đồng với thông số danh định.
Lưu ý: Để đảm bảo tuổi thọ và hiệu suất hoạt động của van, cần vệ sinh sạch sẽ khu vực lắp đặt và bảo dưỡng các bộ phận chuyển động theo đúng hướng dẫn của nhà sản xuất. Việc thực hiện đầy đủ các bước trên sẽ giúp đảm bảo van bướm hoạt động ổn định và hiệu quả trong suốt quá trình sử dụng.

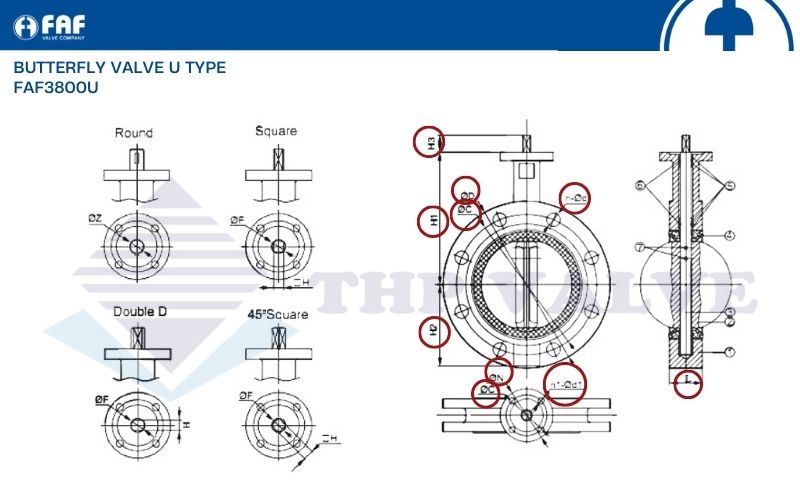

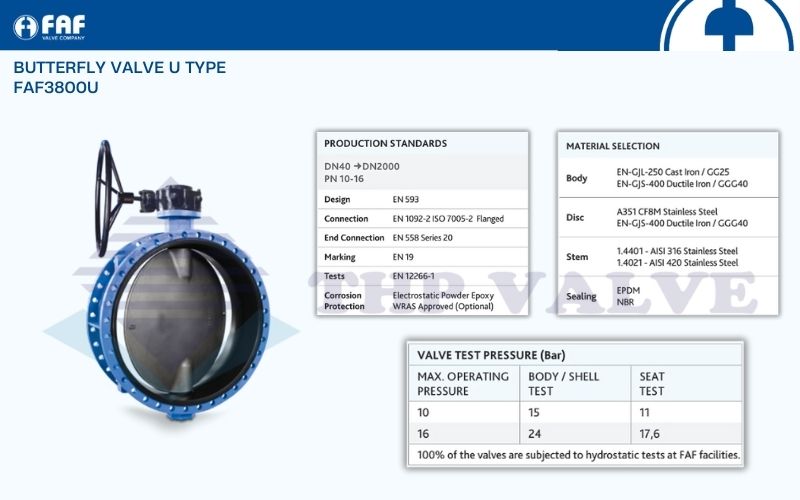

Thông số kỹ thuật van bướm đồng tâm FAF 3800U
Thông số kỹ thuật chính là yếu tố cốt lõi quyết định hiệu quả hoạt động và tuổi thọ của van bướm đồng tâm FAF 3800U. Việc lựa chọn và lắp đặt đúng thông số kỹ thuật không chỉ đảm bảo van hoạt động ổn định mà còn góp phần nâng cao hiệu suất và độ bền của toàn bộ hệ thống.
Các thông số kỹ thuật quan trọng của van cánh bướm đồng tâm 2 mặt bích FAF 3800u:
- DN (Đường kính danh nghĩa): Xác định kích thước đường ống tương ứng, giúp lựa chọn van phù hợp với hệ thống.
- ΦD (Đường kính ngoài của mặt bích): Đây là thông số xác định được tiêu chuẩn và kích thước kết nối giữa các mặt bích, đảm bảo độ kín khít giữa bề mặt kết nối mặt bích.
- H1, H2, H3 lần lượt là chiều dài của trục van.
- L (Chiều dài van): Là thông số quan trọng quyết định van có vừa với không gian lắp đặt không gian lắp đặt hay không.
- n-φ d (Số lỗ bu lông và đường kính trong lỗ bu lông của mặt bích): Quyết định tiêu chuẩn kết nối mặt bích của hệ thống đường ống.
- n1-φd1 (Số lỗ bu lông và đường kính trong lỗ bu lông của đầu trục van): Quyết định tiêu chuẩn kết nối tay quay.
Với van bướm FAF model 3800U các thông số được quy định chuẩn theo bảng dưới đây.
| Size | L | H1 | H2 | H3 | ISO 5211 | DIN 2501 PN16 | φZ | φF | H | ||||||
| DN | NPS | TOP | φN | ΦC1 | n1-φd1 | ΦD | φC | n-φ d | |||||||
| 40 | 1.5″ | 33 | 139 | 75 | 29 | F05 | 65 | 50 | 4-φ8 | 150 | 110 | 4-φ18 | 12.6 | 12.1 | 9 |
| 50 | 2″ | 43 | 161 | 82.5 | 29 | F05 | 65 | 50 | 4-φ8 | 165 | 125 | 4-φ18 | 12.6 | 12.1 | 9 |
| 65 | 2-1/2″ | 46 | 175 | 92.5 | 29 | F05 | 65 | 50 | 4-φ8 | 185 | 145 | 4-φ18 | 12.6 | 12.1 | 9 |
| 80 | 3″ | 46 | 181 | 100 | 29 | F05 | 65 | 50 | 4-φ8 | 200 | 160 | 8-φ18 | 12.6 | 12.1 | 9 |
| 100 | 4″ | 52 | 200 | 110 | 29 | F07 | 90 | 70 | 4-φ10 | 220 | 180 | 8-φ18 | 15.77 | 14.1 | 11 |
| 125 | 5″ | 56 | 213 | 125 | 29 | F07 | 90 | 70 | 4-φ10 | 250 | 210 | 8-φ18 | 18.92 | 18.1 | 14 |
| 150 | 6″ | 56 | 226 | 142.5 | 35 | F07 | 90 | 70 | 4-φ10 | 285 | 240 | 8-φ22 | 18.92 | 18.1 | 14 |
| 200 | 8″ | 60 | 260 | 170 | 35 | F010 | 125 | 102 | 4-φ12 | 340 | 295 | 12-φ22 | 22.1 | 22.2 | 17 |
| 250 | 10″ | 68 | 292 | 202.5 | 35 | F010 | 125 | 102 | 4-φ12 | 405 | 355 | 12-φ26 | 28.45 | 28.2 | 22 |
| 300 | 12″ | 78 | 337 | 230 | 35 | F010 | 125 | 102 | 4-φ12 | 460 | 410 | 12-φ26 | 31.6 | 28.2 | 22 |
| 350 | 14″ | 78 | 368 | 260 | 45 | F010 | 125 | 102 | 4-φ12 | 520 | 470 | 16-φ26 | 31.6 | 28.2 | 22 |
| 400 | 16″ | 102 | 400 | 290 | 51.2 | F014 | 175 | 140 | 4-φ18 | 580 | 525 | 16-φ30 | 33.15 | 28.2 | 22 |
| 450 | 18″ | 114 | 422 | 324 | 51.2 | F014 | 175 | 140 | 4-φ18 | 640 | 585 | 20-φ30 | 38 | 36.2 | 27 |
| 500 | 20″ | 127 | 480 | 357.5 | 64.2 | F014 | 175 | 140 | 4-φ18 | 715 | 650 | 20-φ33 | 41.15 | 36.2 | 27 |
| 550 | 22″ | 154 | 537 | 378 | 70.2 | F016 | 210 | 165 | 4-φ22 | N/A | N/A | N/A | 50.65 | 48.2 | 36 |
| 600 | 24″ | 154 | 562 | 420 | 70.2 | F016 | 210 | 165 | 4-φ22 | 840 | 770 | 20-φ36 | 50.65 | 48.2 | 36 |
| Size | L | H1 | H2 | H3 | ISO 5211 | DIN 2501 PN10 | φZ | φF | H | ||||||
| DN | NPS | TOP | φN | ΦC1 | n1-φd1 | ΦD | φC | n-φ d | |||||||
| 700 | 28″ | 165 | 624 | 455 | 85 | F25 | 300 | 254 | 8-φ18 | 895 | 840 | 24-Φ30 | 55 | 60.2 | 46 |
| 750 | 30″ | 167 | 646 | 499 | 86 | F25 | 300 | 254 | 8-φ18 | 965 | 900 | 24-Φ30 | 55 | 60.2 | 46 |
| 800 | 30″ | 190 | 672 | 513 | 85 | F25 | 300 | 254 | 8-φ18 | 1015 | 950 | 24-Φ30 | 55 | 60.2 | 46 |
| 900 | 36″ | 203 | 720 | 563 | 118 | F25 | 300 | 254 | 8-φ18 | 1115 | 1050 | 28-Φ33 | 75 | 72.2 | 55 |
| 1000 | 40″ | 218 | 800 | 628 | 130 | F25 | 300 | 254 | 8-φ18 | 1230 | 1160 | 28-Φ36 | 85 | 72.2 | 55 |
| 1050 | 42″ | 251 | 825 | 740 | 150 | F25 | 300 | 254 | 8-φ18 | N/A | N/A | N/A | 85 | 72.2 | 55 |
| 1100 | 44″ | 254 | 825 | 740 | 128 | F25 | 300 | 254 | 8-φ18 | 1340 | 1270 | 32-Φ36 | 95 | 72.2 | 55 |
| 1200 | 48″ | 254 | 940 | 844 | 150 | F30 | 350 | 298 | 8-φ22 | 1455 | 1380 | 32-Φ39 | 105 | 98.2 | 75 |
Hướng dẫn đọc các thông số trong bảng thông số kỹ thuật: Dựa vào bảng thông số kỹ thuật van bướm đồng tâm FAF 3800U trên, bạn có thể dễ dàng tra các thông số của van tương ứng với từng kích thước.
Ví dụ: Van bướm FAF 3800U DN200 có các thông số kỹ thuật như sau:
- DN200 tương đương với kích thước van là 4 Inch (NPS 4”)
- Đường kính ngoài mặt bích của van là 340mm ( ΦD = 340)
- Chiều dài lần lượt của trục van là 260mm, 170mm, 35mm (H1=260, H2=170, H3=35)
- Mặt bích kết nối van là 12 lỗ với đường kính trong của lỗ bu lông là 22mm.
Tương tự từ DN, có thể tra tương ứng các chỉ số còn lại theo bảng thông số tiêu chuẩn trên.
Để được tư vấn và hỗ trợ phân tích chi tiết các thông số kỹ thuật và lựa chọn loại van lắp đặt phù hợp, quý khách vui lòng liên hệ HOTLINE 0961.751.499. Chúng tôi sẵn sàng hỗ trợ và giải đáp mọi thắc mắc của quý khách!
Các vấn đề thường gặp khi lắp đặt và sử dụng van bướm đồng tâm FAF
Trong một số trường hợp lắp đặt và sử dụng van bướm đồng tâm FAF 3800U, một số lỗi gặp phải có thể gây ảnh hưởng đến trải nghiệm sử dụng và khả năng vận hành của van. Các vấn đề thường gặp có thể kể đến như:
Van bướm đồng tâm FAF không đóng mở hoàn toàn
| Nguyên nhân | Giải pháp |
| Tạp chất, cặn bẩn: Các vật thể lạ bám vào đĩa van hoặc trục van gây cản trở chuyển động. | Vệ sinh: Tháo van và làm sạch kỹ lưỡng các bộ phận bằng các dung dịch tẩy rửa phù hợp.
Kiểm tra: Kiểm tra lại toàn bộ hệ thống để đảm bảo không còn vật cản nào khác. |
| Hư hỏng bộ phận: Trục van bị gãy, cong vênh hoặc gioăng bị mòn làm giảm khả năng kín khít của van. | Thay thế: Thay thế các bộ phận bị hư hỏng như gioăng, trục van nếu cần thiết. |
Van bướm FAF 3800U rò rỉ lưu chất ra môi trường xung quanh
| Nguyên nhân | Giải pháp |
| Gioăng làm kín: Bị hư hỏng, mòn hoặc không phù hợp. | Thay thế gioăng: Sử dụng loại gioăng mới phù hợp với môi trường làm việc. |
| Đĩa van: Bị cong, vênh hoặc lệch. | Điều chỉnh đĩa van: Chỉnh lại đĩa van cho cân bằng hoặc thay mới nếu cần. |
| Bu lông: Bị lỏng hoặc thiếu. | Siết chặt bu lông: Kiểm tra và siết chặt lại các bu lông kết nối. |
Van bướm đồng tâm FAF 3800U không thể điều tiết theo các góc
| Nguyên nhân | Giải pháp |
| Vật liệu không phù hợp: Vật liệu van không chịu được môi trường làm việc, gây kẹt đĩa van. | Kiểm tra vật liệu: Đảm bảo vật liệu van phù hợp với môi trường làm việc. |
| Ma sát: Các bộ phận chuyển động như trục van, khớp xoay bị khô dầu mỡ, gây khó khăn khi điều chỉnh. | Bôi trơn: Bôi trơn các bộ phận chuyển động bằng loại dầu mỡ thích hợp. |
Van cánh bướm FAF 3800U hoạt động gây tiếng ồn lớn hơn mức bình thường
| Nguyên nhân | Giải pháp |
| Lắp đặt không chắc chắn: Bu lông, đai ốc bị lỏng làm các bộ phận va chạm vào nhau. | Kiểm tra và siết chặt: Kiểm tra và siết chặt lại tất cả bu lông, đai ốc. |
| Mài mòn: Các bộ phận như trục van, đĩa van bị mòn sau thời gian dài sử dụng. | Thay thế: Thay thế các bộ phận bị mòn bằng phụ tùng chính hãng. |
| Vận hành không đúng cách: Góc đóng mở van quá lớn hoặc quá nhỏ. | Điều chỉnh góc mở: Điều chỉnh góc mở van phù hợp với yêu cầu vận hành. |
Lưu ý: Nên kiểm tra và bảo dưỡng van định kỳ để phát hiện và khắc phục kịp thời các vấn đề.
Trên đây là 5 bước lắp đặt van bướm đồng tâm hai mặt bích FAF 3800U đơn giản, chuẩn kỹ thuật. Hy vọng rằng qua những thông tin cung cấp, bạn có thể thực hiện lắp đặt van dễ dàng và chính xác nhất. Ngoài ra, để đảm bảo van hoạt động hiệu quả, cần chú ý tới các thông số kỹ thuật phù hợp với hệ thống và lưu ý một số vấn đề thường gặp để khắc phục nhanh chóng.
Nếu có bất kỳ thắc mắc hoặc có nhu cầu tư vấn về thông tin và kỹ thuật của sản phẩm, hãy liên hệ ngay HOTLINE 0961.751.499 để được giải đáp.
