Khớp nối giãn nở mở rộng góc FAF 5300

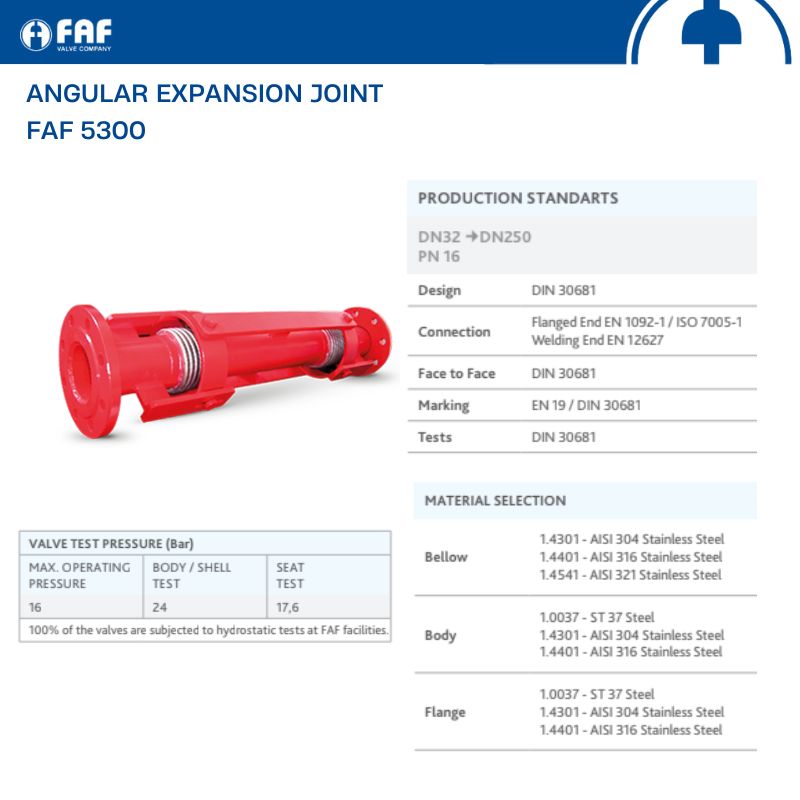

Giới thiệu về khớp nối giãn nở góc FAF 5300

Khớp nối giãn nở mở rộng góc FAF 5300 là một giải pháp kỹ thuật cao cấp, được thiết kế chuyên biệt để hấp thụ các chuyển động góc gây ra bởi sự giãn nở vì nhiệt tại các góc cua của hệ thống đường ống. Sản phẩm hoạt động như một bản lề linh hoạt, cho phép đường ống uốn cong một cách có kiểm soát, từ đó triệt tiêu các ứng suất có thể gây hư hỏng cho kết cấu.

Với cơ cấu bản lề chắc chắn, FAF 5300 không chỉ điều hướng chuyển động một cách chính xác mà còn có khả năng chịu được toàn bộ lực đẩy do áp suất. Điều này giúp loại bỏ yêu cầu về các mố neo chính phức tạp và tốn kém, mang lại lợi ích lớn về chi phí thiết kế và thi công cho các hệ thống đường ống phức tạp.

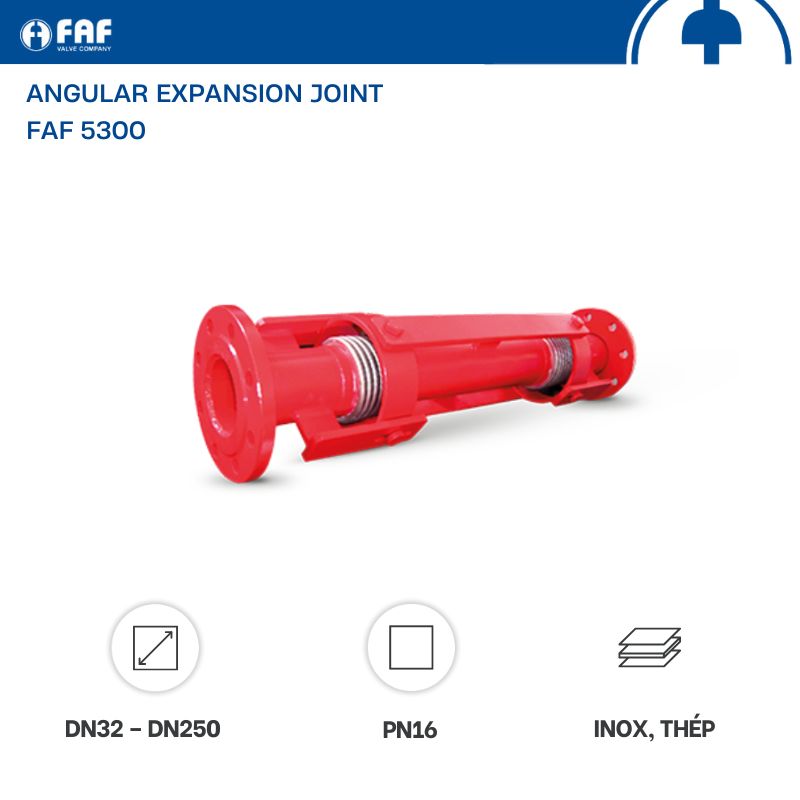

Giới thiệu về khớp nối giãn nở góc FAF 5300

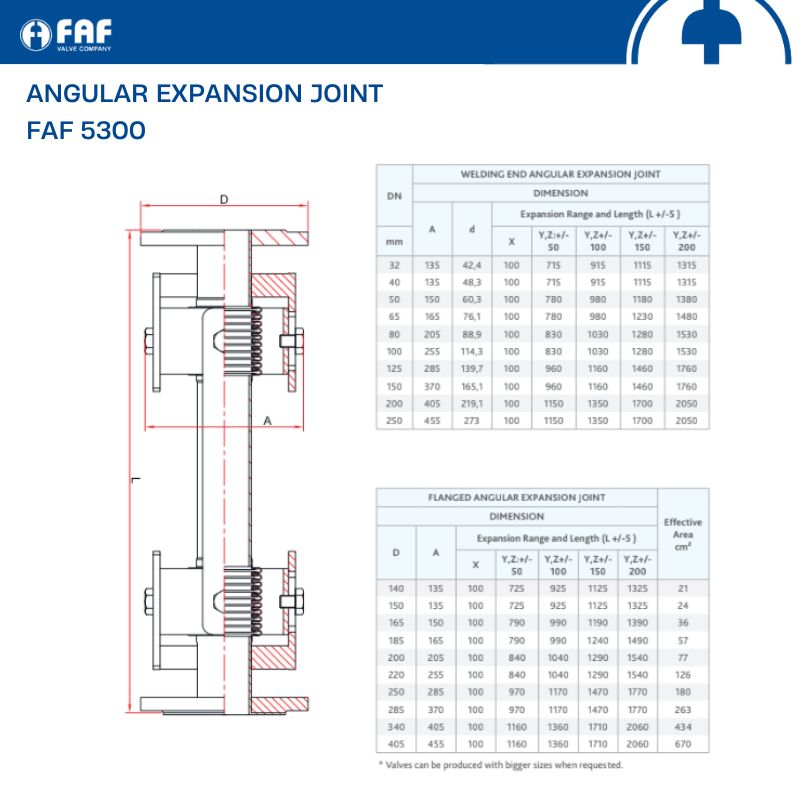

Cấu tạo và nguyên lý hoạt động của cơ cấu bản lề

Hiệu quả của khớp nối giãn nở mở rộng góc FAF 5300 nằm ở cấu trúc đặc biệt, kết hợp sự linh hoạt của ống xếp và sức mạnh của cơ cấu cơ khí:

Ống xếp: Là bộ phận linh hoạt, được làm từ inox, có chức năng uốn cong để hấp thụ chuyển động góc.

Cơ cấu bản lề: Đây là bộ phận kỹ thuật then chốt của sản phẩm. Nó bao gồm các tấm thép và chốt pin chịu lực cao, được gắn chắc chắn vào hai đầu mặt bích của khớp nối. Cơ cấu này có hai vai trò cực kỳ quan trọng:

• Điều hướng chuyển động: Nó chỉ cho phép khớp nối uốn cong theo một mặt phẳng duy nhất, đảm bảo chuyển động của đường ống diễn ra theo đúng tính toán thiết kế.
• Chịu lực đẩy áp suất: Toàn bộ lực đẩy do áp suất lưu chất tạo ra sẽ được truyền và chịu hoàn toàn bởi kết cấu bản lề này, không truyền ra đường ống hay các gối đỡ.

Ưu điểm nổi bật của khớp nối giãn nở góc FAF 5300

Để giải quyết các chuyển động phức tạp do giãn nở nhiệt tại các góc cua đường ống, khớp nối FAF 5300 được chế tạo với những đặc điểm kỹ thuật vượt trội, mang lại hiệu quả và độ an toàn cao:

• Là giải pháp chuyên dụng và hiệu quả nhất để xử lý các chuyển động uốn, bẻ cong do giãn nở nhiệt tại các vị trí thay đổi hướng của đường ống.
• Nhờ khả năng tự chịu lực đẩy áp suất, hệ thống không cần các mố neo chính cồng kềnh, giúp giảm đáng kể chi phí thiết kế và thi công.
• Việc giới hạn chuyển động chỉ theo một mặt phẳng giúp các kỹ sư dễ dàng tính toán và dự đoán hành vi của hệ thống, tăng cường độ an
• Cơ cấu bản lề chắc chắn giúp bảo vệ ống xếp khỏi các chuyển động ngoài ý muốn, tăng tuổi thọ và độ tin cậy cho khớp nối.

Phạm vi ứng dụng chuyên dụng của khớp nối FAF 5300

Khớp nối giãn nở mở rộng góc FAF 5300 hầu như không bao giờ được sử dụng một mình. Nó được thiết kế để lắp đặt theo hệ thống, thường là một cặp (2 chiếc) hoặc một bộ ba (3 chiếc), để tạo thành một vòng lặp giãn nở nhằm hấp thụ các chuyển động lớn:

• Các góc cua 90 độ: Sử dụng một cặp khớp nối FAF 5300 để hấp thụ sự giãn nở từ cả hai nhánh ống.
• Các đoạn ống hình chữ Z: Để hấp thụ các chuyển động ngang lớn.
• Các hệ thống đường ống phức tạp có nhiều thay đổi về hướng, nơi việc sử dụng khớp nối giãn nở dọc trục không hiệu quả.
• Các ứng dụng yêu cầu kiểm soát chuyển động chính xác và muốn tối ưu hóa hệ thống gối đỡ.

Việc thiết kế và lắp đặt hệ thống sử dụng khớp nối giãn nở góc đòi hỏi sự tính toán kỹ thuật chính xác. FAF Valve không chỉ cung cấp sản phẩm FAF 5300 chính hãng, mà còn có đội ngũ kỹ thuật viên giàu kinh nghiệm sẵn sàng hỗ trợ bạn.

Hãy liên hệ ngay với chúng tôi để được tư vấn và nhận báo giá tốt nhất!
