Khớp nối gang BB FAF 3900

Tìm hiểu về khớp nối gang BB FAF 3900

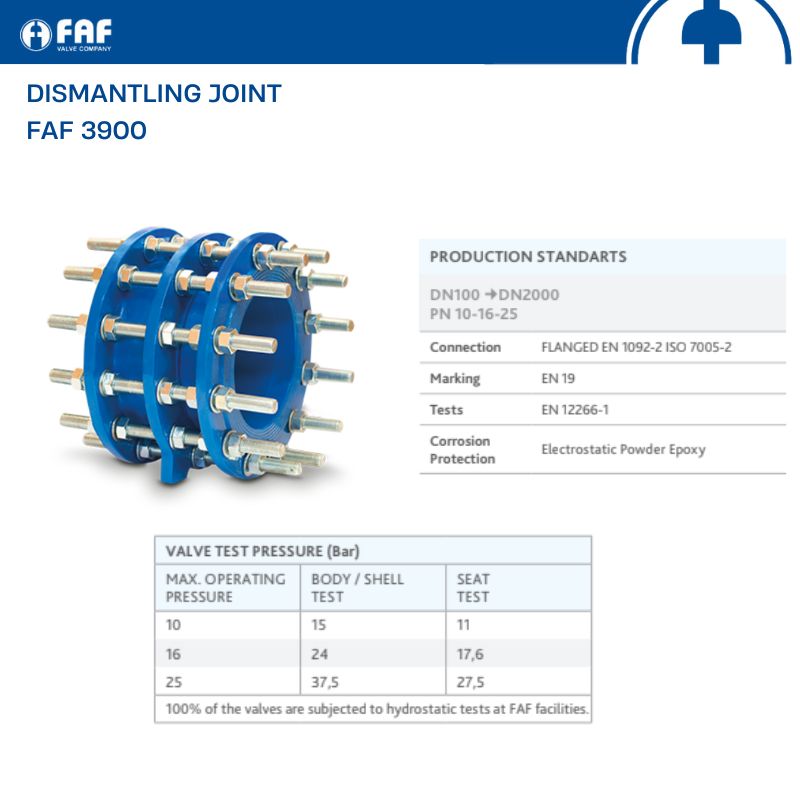

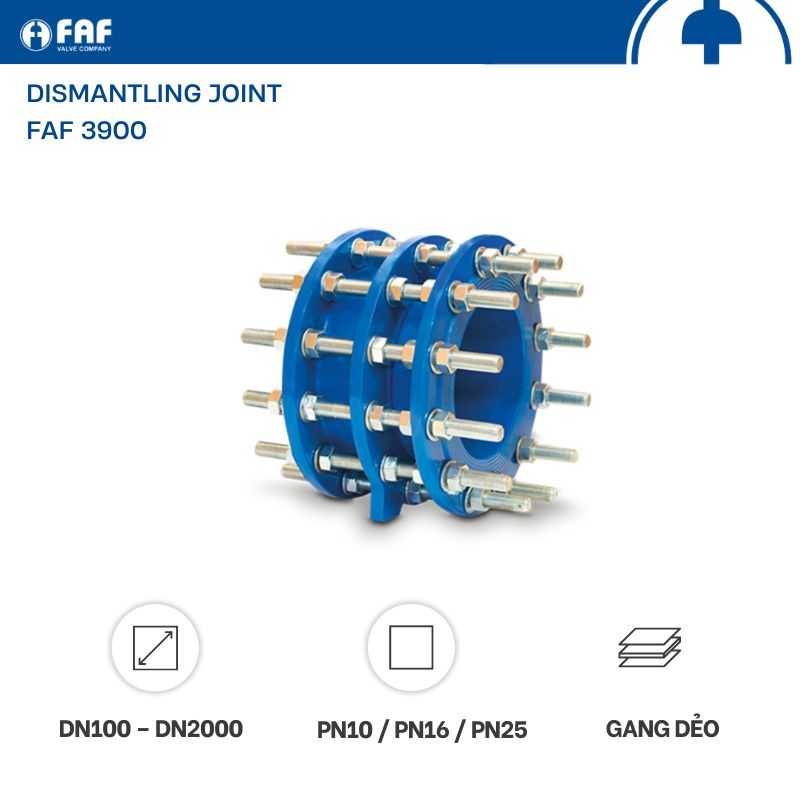

Khớp nối gang BB FAF 3900 là một thiết bị kỹ thuật chuyên dụng, được thiết kế để đơn giản hóa tối đa việc lắp đặt và tháo dỡ các thiết bị có kết nối mặt bích như van, bơm, đồng hồ đo trên hệ thống đường ống. Sản phẩm được sản xuất bởi hãng FAF Valve Thổ Nhĩ Kỳ.

Khớp nối này hoạt động như một khúc ống nối có thể điều chỉnh độ dài, cho phép tạo ra một khoảng hở cần thiết, đồng thời bù trừ cho các sai lệch nhỏ về khoảng cách trong quá trình thi công.

Với cấu trúc chắc chắn bằng gang dẻo GGG-50 và bộ thanh giằng chịu lực, FAF 3900 không chỉ giúp tiết kiệm thời gian và chi phí nhân công mà còn tăng cường sự an toàn và ổn định cho toàn bộ hệ thống. Đây là một phụ kiện không thể thiếu trong các phòng van, trạm bơm và các nhà máy xử lý nước.

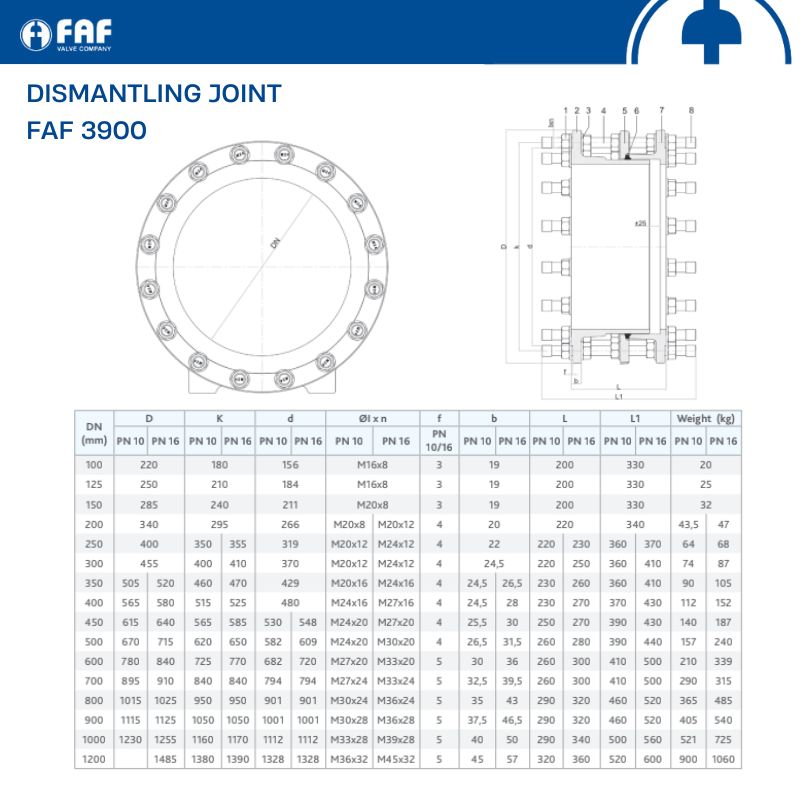

Thông số kỹ thuật chi tiết khớp nối gang FAF 3900

Đặc điểm kỹ thuật vượt trội của khớp nối gang BB FAF 3900

• Đơn giản hóa việc lắp đặt các thiết bị nặng như van, bơm vào vị trí hoặc tháo ra để bảo trì mà không cần phải cắt hay di chuyển đường ống, tiết kiệm đáng kể thời gian và công sức.
• Bộ thanh giằng được thiết kế để chịu toàn bộ lực đẩy do áp suất của lưu chất. Điều này giúp bảo vệ các mối nối bu lông khỏi bị quá tải và đảm bảo an toàn cho hệ thống.
• Cho phép một khoảng dung sai về chiều dài dọc trục, giúp xử lý các sai lệch nhỏ trong quá trình lắp đặt đường ống.
• Thân gang dẻo GGG-50 có độ bền cơ học và khả năng chịu va đập cao hơn gang xám thông thường, được bảo vệ bởi lớp sơn epoxy chống ăn mòn.

Hướng dẫn quy trình lắp đặt van với khớp nối FAF 3900

Quy trình lắp đặt một thiết bị van công nghiệp vào giữa hai đầu đường ống cố định sử dụng khớp nối gang mặt bích FAF 3900 diễn ra một cách hiệu quả, giúp tiết kiệm tối đa thời gian và công sức.

Bước 1: Chuẩn bị và rút ngắn khớp nối

Đặt khớp nối gang BB FAF 3900 ở trạng thái ngắn nhất bằng cách siết đều các đai ốc trên thanh giằng, kéo hai mặt bích chính lại gần nhau.

Bước 2: Lắp đặt van và khớp nối vào vị trí

• Lắp một mặt bích của van vào đầu đường ống thứ nhất và siết chặt.
• Lắp một mặt bích của khớp nối vào mặt bích còn lại của van và siết chặt. Lúc này, giữa khớp nối và đầu đường ống thứ hai sẽ có một khoảng trống.

Bước 3: Điều chỉnh và kết nối

• Nới lỏng từ từ các đai ốc trên thanh giằng của khớp nối FAF 3900.
• Điều chỉnh để ống nối trong trượt ra, kéo dài khớp nối cho đến khi mặt bích của nó tiếp xúc chính xác với mặt bích của đầu đường ống thứ hai.

Bước 4: Hoàn thiện và siết chặt

• Lắp các bu lông kết nối giữa khớp nối và đường ống thứ hai.
• Thực hiện siết chặt đồng đều và theo thứ tự chéo tất cả các bu lông trên cả ba mối nối.
• Siết chặt lại các đai ốc trên thanh giằng của khớp nối FAF 3900 để khóa cố định chiều dài của nó.

Lưu ý: Chức năng điều chỉnh chiều dài của FAF 3900 chỉ được sử dụng trong quá trình lắp đặt và tháo dỡ. Sau khi đã lắp đặt xong, nó trở thành một phụ kiện cố định và không được thiết kế để hấp thụ sự co giãn vì nhiệt hay rung động trong lúc hệ thống vận hành.

Phạm vi ứng dụng của khớp nối gang FAF 3900

FAF 3900 là thiết bị không thể thiếu và thường được lắp đặt ngay cạnh:

• Các loại van công nghiệp: Van cổng, van bướm, van một chiều, van cầu…
• Đồng hồ đo lưu lượng
• Các loại bơm
• Hệ thống đường ống trong các trạm bơm, nhà máy xử lý nước sạch, nước thải, các ứng dụng nước biển và các phòng van

Với những lợi ích thiết thực trong việc thi công và bảo trì, khớp nối gang BB FAF 3900 là một lựa chọn đầu tư thông minh cho mọi dự án đường ống.

Để đảm bảo bạn nhận được đúng sản phẩm chính hãng với chất lượng Thổ Nhĩ Kỳ, FAF Valve là địa chỉ cung cấp uy tín hàng đầu. Chúng tôi nhập khẩu trực tiếp, đầy đủ giấy tờ, sẵn kho số lượng lớn và được hỗ trợ bởi đội ngũ kỹ thuật am hiểu chuyên sâu.

Liên hệ ngay với chúng tôi để được tư vấn và đặt hàng nhanh chóng!
