Việc hiểu rõ bản vẽ tách chi tiết van điều áp là tài liệu kỹ thuật không thể thiếu trong quá trình tìm hiểu cấu tạo, nguyên lý hoạt động cũng như phục vụ công tác bảo trì và lắp đặt. Bài viết dưới đây của FAF Valve sẽ giúp các bạn đọc hiểu rõ hơn về bản vẽ van giảm áp và cách đọc chi tiết từng bộ phận. Hãy theo dõi ngay nhé!

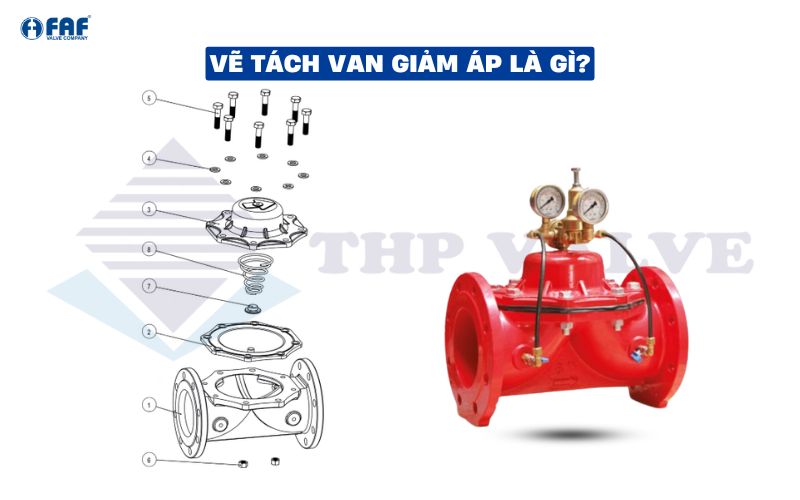

Vẽ tách chi tiết van điều áp là gì?

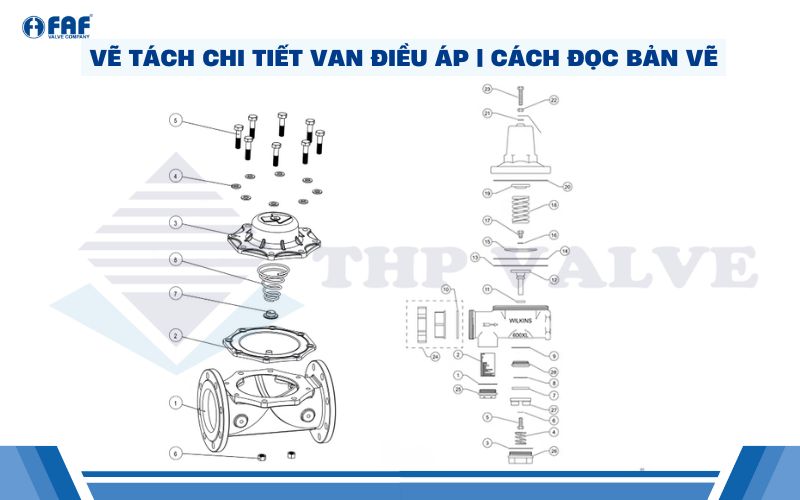

Vẽ tách chi tiết van điều áp là bản vẽ kỹ thuật thể hiện đầy đủ từng bộ phận cấu tạo của van giảm áp ở dạng tháo rời, điều này giúp người vận hành, người dùng có thể quan sát rõ cấu trúc bên trong của sản phẩm.
Trong đó, bản vẽ tách chi tiết van giảm áp thường thể hiện các bộ phận như thân van, lò xo điều chỉnh áp, màng van/piston, trục van, đĩa van, gioăng làm kín, nắp van, bulong, đai ốc,… Từ đó, người xem có thể biết thứ tự lắp ráp các chi tiết, mối liên kết giữa các bộ phận cũng như nguyên lý hoạt động tổng quan.
Thông thường, bản vẽ tách chi tiết van điều áp được sử dụng trong các thiết kế hệ thống kỹ thuật, quá trình lắp đặt, bảo trì van và hoạt động kiểm tra, sửa chữa, thay thế linh kiện của thiết bị. Từ đó, giúp quá trình thiết kế, lắp đặt, bảo trì hay thay thế phụ kiện đơn giản, nhanh chóng và đúng kỹ thuật.
Ngoài ra, so với bản vẽ tổng thể, vẽ tách chi tiết van điều áp cũng mang tính chuyên sâu hơn và giúp kỹ sư, nhân viên kỹ thuật hiểu rõ những cấu tạo chi tiết nhỏ bên trong từng thân van, điểm khác biệt giữa các dòng van của các thương hiệu khác.

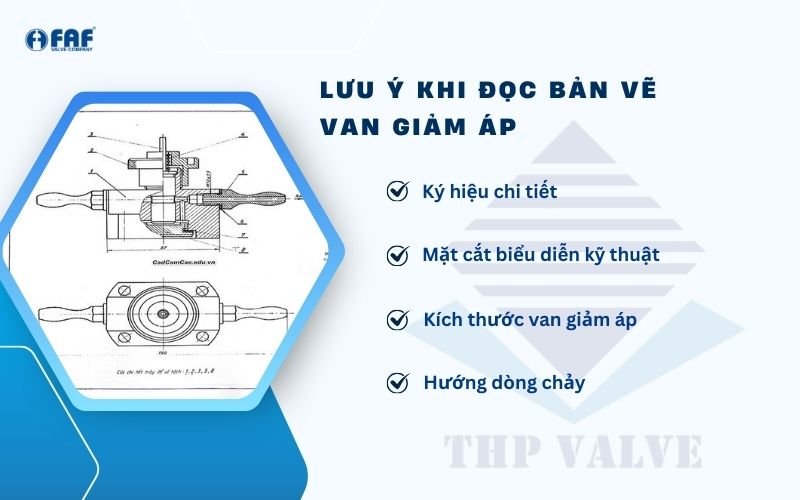

Hướng dẫn đọc bản vẽ van giảm áp chi tiết, đúng chuẩn
Để đọc và hiểu chính xác bản vẽ van giảm áp đúng chuẩn kỹ thuật, bạn cần chú ý các yếu tố sau:
Ký hiệu chi tiết
Mỗi một bộ phận trong bản vẽ tách chi tiết van điều áp đều được đánh số và ký hiệu riêng, tương ứng với bảng chú thích đi kèm và giúp người đọc dễ dàng xác định vị trí và chức năng từng linh kiện.
Mặt cắt biểu diễn kỹ thuật
Các bản vẽ kỹ thuật thường được thể hiện theo dạng cắt dọc hoặc cắt ngang để hỗ trợ quá trình quan sát cấu trúc bên trong theo nhiều hướng. Do đó, người xem cần lưu ý để hiểu rõ chi tiết và dòng lưu chất đi qua van như thế nào.
Kích thước van giảm áp
Thông số kỹ thuật giúp xác định chính xác kích thước khi lắp đặt và thuận tiện trong quá trình thay thế, sửa chữa linh kiện, đặc biệt phù hợp trong hệ thống áp lực cao.
Hướng dòng chảy
Trên bản vẽ van giảm áp luôn có đầy đủ ký hiệu mũi tên thể hiện theo hướng dòng chảy đi qua van, giúp quá trình lắp đặt đúng chuẩn và tránh tình trạng ngược chiều.

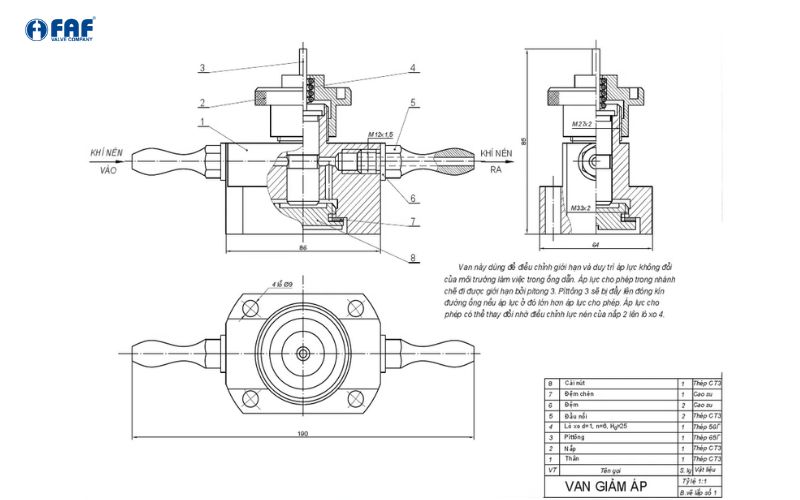

Ý nghĩa của bản vẽ tách chi tiết van điều áp trong thực tế
Bản vẽ tách chi tiết van điều áp hiện gần như là tài liệu bắt buộc đi kèm thiết bị bởi nó không chỉ mang tính chất về kỹ thuật mà còn đem lại nhiều giá trị thực tiễn như:
- Hỗ trợ quá trình tìm hiểu cấu tạo, nguyên lý hoạt động thực của từng loại van giảm áp hiệu quả.
- Giúp quá trình lắp đặt chính xác, đúng kỹ thuật và hạn chế các sai sót không đáng có.
- Thuận tiện trong việc bảo trì, sửa chữa hoặc thay thế linh kiện nhanh chóng, đơn giản.
- Giúp các kỹ sư, kỹ thuật viên nhận biết nhanh cấu tạo, nguyên lý hoạt động thông qua bản vẽ.
- Tối ưu hiệu suất vận hành hệ thống, đặc biệt trong các hệ thống hơi nước, khí nén, HVAC, PCCC,…

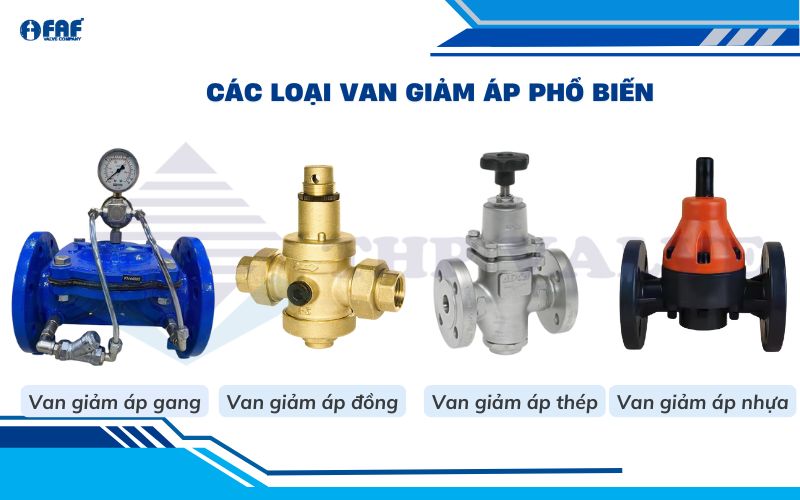

Một số dòng van giảm áp phổ biến trên thị trường
Nhìn chung, các loại van điều áp thường không có nhiều khác biệt trong thiết kế nên dựa vào chất liệu có thể chia sản phẩm thành 4 dòng chính sau:
- Van giảm áp gang: Đây là dòng van được sử dụng rộng rãi trong các hệ thống cấp thoát nước, PCCC, HVAC bởi khả năng chịu áp lực tốt và giá thành hợp lý, dải kích thước rộng từ DN50 đến DN300.
- Van giảm áp đồng: Được thiết kế với kích thước nhỏ từ DN15 đến DN50 và khả năng chống ăn mòn tốt trong môi trường nước sạch, nước sinh hoạt nên sản phẩm sử dụng phổ biến trong hệ thống nước sinh hoạt, hệ thống khí nén nhỏ.
- Van giảm áp thép: Với chất liệu thép có khả năng chịu nhiệt tốt và hoạt động ổn định trong môi trường hơi nóng, dầu nóng, khí,… nên model này chuyên dùng trong hệ thống công nghiệp.
- Van giảm áp nhựa: Sở hữu khả năng chống ăn mòn rất tốt, kích thước nhỏ gọn, giá thành phải chăng nên van điều áp nhựa được sử dụng rộng rãi trong các môi trường nước, hóa chất, …
Trên đây là toàn bộ thông tin về vẽ tách chi tiết van điều áp và bản vẽ van giảm áp, hy vọng những kiến thức trên đây sẽ giúp các bạn đọc sử dụng thiết bị hiệu quả và nâng cao độ an toàn, tuổi thọ hệ thống. Nếu có bất cứ thắc mắc, vui lòng để lại thông tin tại mục Hỗ Trợ để FAF Valve giải đáp nhanh chóng nhé!
