Van giảm áp mặt bích là một thiết bị quen thuộc trong nhiều hệ thống đường ống kích thước từ trung bình đến lớn. Kết nối mặt bích không chỉ đảm bảo sự chắc chắn mà còn tăng khả năng chịu áp lực cao. Cùng FAF Valve tìm hiểu về van giảm áp lắp bích từ cách phân loại đến các tiêu chuẩn mặt bích phổ biến (JIS, ANSI, DIN, BS) và cách lựa chọn sản phẩm phù hợp nhất cho nhu cầu của bạn.

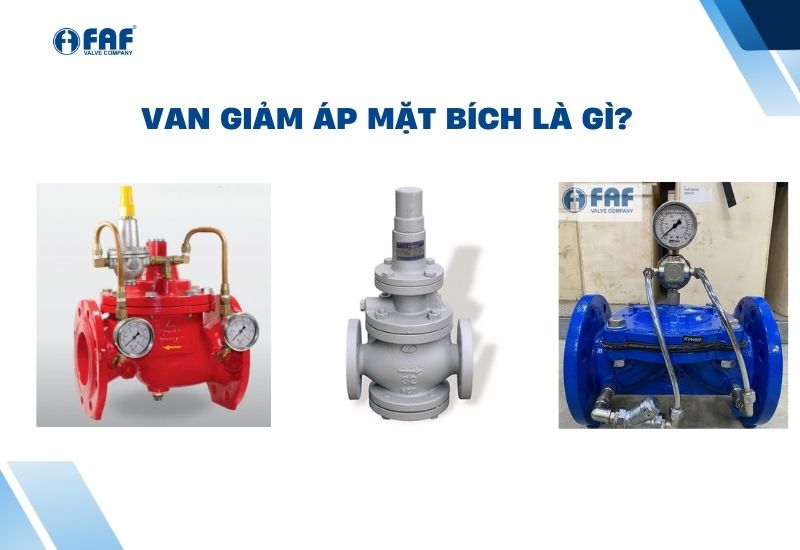

Van giảm áp mặt bích là gì?
Van giảm áp mặt bích, còn được gọi là van giảm áp nối bích hoặc van giảm áp lắp bích, là một loại van giảm áp tự động, có chức năng hạ áp suất cao đầu vào xuống mức thấp hơn và ổn định ở đầu ra.
Điểm nhận dạng chính của nó là sử dụng kiểu kết nối mặt bích thay vì nối ren hay hàn. Kiểu kết nối này bao gồm hai mặt bích ở mỗi đầu van được ghép nối với mặt bích tương ứng trên đường ống bằng cách siết chặt các bulông và đai ốc với một gioăng làm kín ở giữa để ngăn rò rỉ.

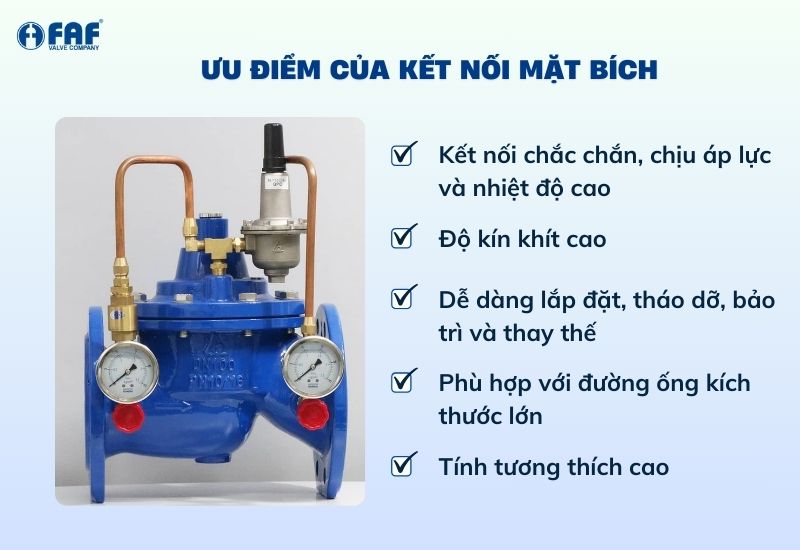

Tại sao nên sử dụng van giảm áp kiểu nối bích?
Kiểu kết nối mặt bích mang lại nhiều ưu điểm vượt trội, đặc biệt trong các ứng dụng công nghiệp và hệ thống lớn:
- Lực ép đều từ nhiều bu lông lên bề mặt phẳng lớn giúp mối nối mặt bích cực kỳ vững chắc, chịu được áp suất và nhiệt độ làm việc cao hơn nhiều so với nối ren, do đó phù hợp cho các hệ thống công nghiệp đòi hỏi khắt khe.
- Khi sử dụng đúng loại gioăng làm kín và lắp đặt đúng kỹ thuật, kết nối mặt bích giảm thiểu tối đa nguy cơ rò rỉ lưu chất, đảm bảo an toàn và hiệu quả.
- So với kiểu kết nối hàn cố định, van giảm áp mặt bích có thể dễ dàng được lắp vào và tháo ra khỏi hệ thống chỉ bằng cách tháo – siết bu lông. Điều này thuận tiện cho việc bảo trì định kỳ, sửa chữa hoặc thay thế van khi cần thiết.
- Đối với các đường ống có kích thước từ trung bình đến lớn, kết nối ren trở nên không khả thi và không đủ chắc chắn. Mặt bích là giải pháp kết nối tiêu chuẩn và tối ưu nhất.
- Việc sản xuất van và phụ kiện theo các tiêu chuẩn mặt bích quốc tế (JIS, ANSI, DIN, BS) giúp đảm bảo các thiết bị từ nhiều nhà sản xuất khác nhau có thể lắp lẫn được với nhau nếu cùng tiêu chuẩn.
Các tiêu chuẩn mặt bích van giảm áp phổ biến
Việc hiểu và lựa chọn đúng tiêu chuẩn mặt bích là yếu tố then chốt khi mua và lắp đặt van giảm áp mặt bích. Nó đảm bảo van có thể lắp vừa khít với đường ống hoặc thiết bị hiện có, đồng thời đảm bảo khả năng chịu áp lực an toàn của mối nối.
Dưới đây là các tiêu chuẩn mặt bích phổ biến:
- JIS: Là tiêu chuẩn công nghiệp của Nhật Bản, rất phổ biến tại Nhật Bản và nhiều nước Châu Á, bao gồm cả Việt Nam. Các cấp áp lực thông dụng là JIS 5K, JIS 10K, JIS 16K, JIS 20K. Số K thể hiện áp lực tối đa tính bằng kgf/cm².
- ANSI/ASME: Là tiêu chuẩn của Hoa Kỳ, được sử dụng rộng rãi ở Bắc Mỹ và nhiều khu vực khác trên thế giới, đặc biệt trong ngành dầu khí, hóa chất. Các cấp áp lực được ký hiệu bằng “Class” như ANSI Class 150LB (150#), Class 300LB, Class 600LB… Số Class liên quan đến khả năng chịu áp suất ở nhiệt độ nhất định.
- DIN: Là tiêu chuẩn của Đức, rất phổ biến tại Châu Âu. Các cấp áp lực được ký hiệu bằng “PN” như DIN PN10, DIN PN16, DIN PN25, DIN PN40. Số PN thể hiện áp lực làm việc tối đa tính bằng bar ở nhiệt độ phòng.
- BS: Là tiêu chuẩn của Anh, cũng khá phổ biến ở Châu Âu và các nước thuộc khối thịnh vượng chung. Tiêu chuẩn BS về mặt bích thường tương đồng với tiêu chuẩn DIN ở các cấp áp lực thông dụng như BS PN10, BS PN16.
Phân loại van giảm áp lắp bích trên thị trường
Để lựa chọn được sản phẩm phù hợp nhất, cần nắm rõ các cách phân loại van giảm áp mặt bích. Dưới đây là một số cách phân loại phổ biến:

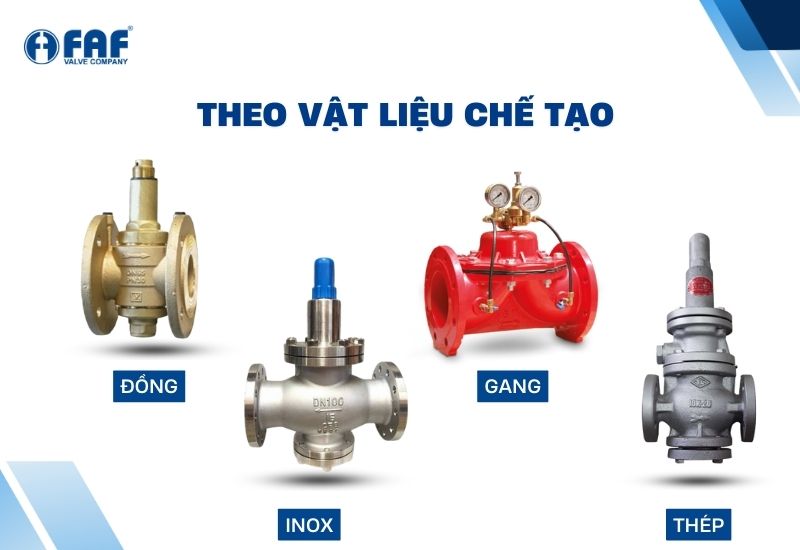

Theo vật liệu chế tạo
- Van giảm áp gang mặt bích: Đây là loại phổ biến nhất do giá thành hợp lý, độ bền tốt. Sản phẩm thường dùng cho môi trường nước sạch, nước thải đã xử lý, khí nén, hơi nước bão hòa ở nhiệt độ không quá cao. Vật liệu thường là gang xám hoặc gang dẻo/gang cầu.
- Van giảm áp inox mặt bích: Có khả năng chống ăn mòn vượt trội, phù hợp cho môi trường hóa chất, thực phẩm, dược phẩm, nước sạch yêu cầu vệ sinh cao, nước biển… Giá thành của van inox cao hơn van gang.
- Van giảm áp thép mặt bích: Chịu được nhiệt độ và áp suất rất cao, thường dùng trong các hệ thống hơi nóng quá nhiệt, dầu nóng, dầu truyền nhiệt…
- Van giảm áp đồng mặt bích: Ít phổ biến hơn ở dạng mặt bích so với nối ren. Van giảm áp đồng tường dùng cho một số ứng dụng đặc thù hoặc kích thước không quá lớn, chủ yếu trong ngành nước hoặc khí.
Theo cơ chế hoạt động
- Tác động trực tiếp: Áp suất đầu ra tác động trực tiếp lên màng ngăn/piston để đóng mở van. Cấu tạo đơn giản, phản ứng nhanh nhưng độ chính xác có thể không cao ở lưu lượng lớn hoặc khi áp suất đầu vào biến động nhiều. Cơ chế tác động trực tiếp thường dùng cho size nhỏ hơn.
- Tác động gián tiếp: Sử dụng một van điều khiển phụ (pilot) để điều khiển van chính. Loại này cho độ chính xác và ổn định áp suất đầu ra cao hơn, đặc biệt hiệu quả với các van kích thước lớn như loại mặt bích và lưu lượng cao. Đây là cơ chế phổ biến hơn cho van giảm áp mặt bích công nghiệp.
Theo môi chất sử dụng
- Van giảm áp nước mặt bích: Thiết kế vật liệu và gioăng phù hợp cho môi trường nước.
- Van giảm áp hơi nóng mặt bích: Vật liệu thân van thường là thép hoặc gang chịu nhiệt, các bộ phận bên trong được thiết kế để chịu nhiệt độ cao của hơi nước.
- Van giảm áp khí nén mặt bích: Dùng trong hệ thống khí nén công nghiệp.
- Van giảm áp dầu mặt bích: Sử dụng cho các loại dầu thủy lực, dầu truyền nhiệt,…
Một số loại van giảm áp mặt bích chất lượng, phổ biến trên thị trường
Thị trường hiện có đa dạng các loại van giảm áp lắp bích đáp ứng nhiều nhu cầu khác nhau. Dưới đây là một số dòng van phổ biến được nhiều đơn vị tin dùng.

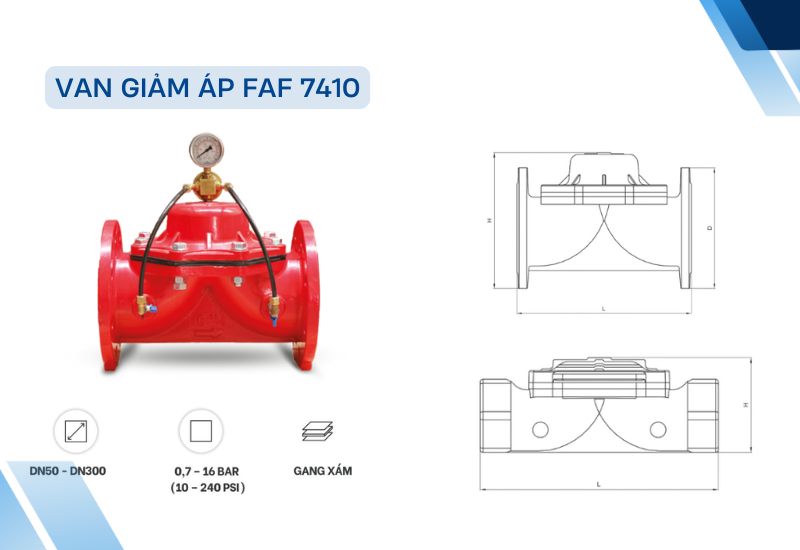

Van giảm áp FAF 7410
FAF 7410 là một model cụ thể đến từ thương hiệu FAF Valve Thổ Nhĩ Kỳ. Đây là mẫu van giảm áp cơ bản và phổ biến nhất, được biết đến với chất lượng đáng tin cậy theo tiêu chuẩn Châu Âu.
Dòng van này được thiết kế để điều chỉnh áp suất đầu ra một cách hiệu quả, phù hợp cho nhiều ứng dụng trong hệ thống cấp nước sạch hoặc một số hệ thống công nghiệp đòi hỏi sự ổn định về áp suất.
Thông số cơ bản:
- Thương hiệu: FAF Valve
- Xuất xứ: Thổ Nhĩ Kỳ
- Model: FAF 7410
- Kích thước: DN50 – DN300
- Kết nối: Mặt bích tiêu chuẩn EN 1092-2
- Chất liệu: Gang xám GG25
- Kiểu tác động: Gián tiếp thông qua van phụ pilot
- Áp suất: 0,7 – 16 bar (10 – 240 psi)
- Nhiệt độ: -10°C đến +80°C

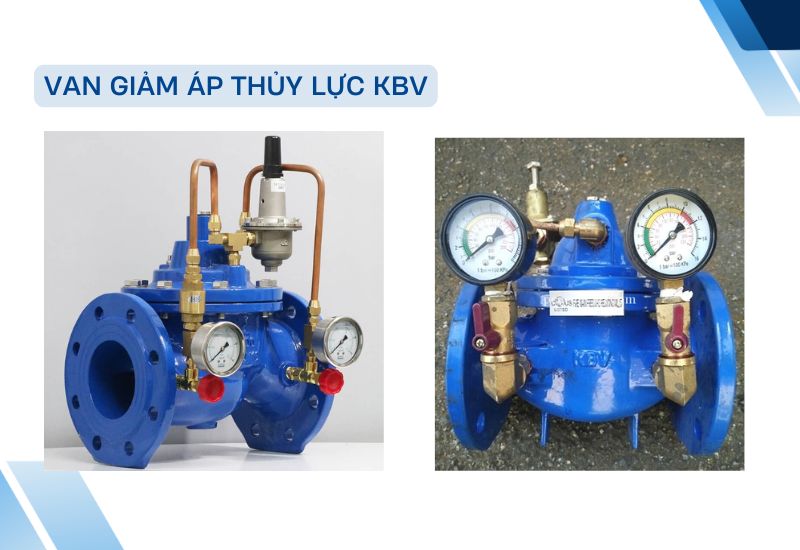

Van giảm áp thủy lực KBV
Cũng xuất xứ từ Thổ Nhĩ Kỳ, van giảm áp thủy lực thương hiệu KBV sử dụng chính áp lực dòng chảy qua một hệ thống pilot để tự động điều khiển van chính. Cơ chế này giúp van hoạt động êm, duy trì áp suất đầu ra cực kỳ ổn định và chính xác, lý tưởng cho các hệ thống cấp nước lớn hoặc ứng dụng công nghiệp yêu cầu kiểm soát áp lực cao.
Thông số cơ bản:
- Thương hiệu: KBV
- Xuất xứ: Thổ Nhĩ Kỳ
- Chất liệu: Gang
- Size: DN40 – DN300
- Kết nối: Mặt bích
- Kiểu tác động: Gián tiếp qua van phụ pilot
- Nhiệt độ: Max 80 độ C
Van giảm áp chữa cháy Ayvaz
Là dòng van được thiết kế chuyên dụng cho hệ thống phòng cháy chữa cháy (PCCC), van giảm áp chữa cháy Ayvaz đóng vai trò cực kỳ quan trọng. Sản phẩm này đảm bảo áp suất tại các điểm lấy nước hoặc đầu phun luôn nằm trong giới hạn an toàn và hiệu quả theo tiêu chuẩn PCCC, giúp bảo vệ toàn bộ hệ thống và tối ưu hóa khả năng dập tắt đám cháy khi cần thiết.
Thông số cơ bản:
- Thương hiệu: Ayvaz
- Xuất xứ: Thổ Nhĩ Kỳ
- Vật liệu: Gang dẻo
- Kích thước: DN40 – DN250
- Kiểu kết nối: Mặt bích
- Áp suất: 10 – 165 psi
- Nhiệt độ làm việc tối đa: 82°C
- Đạt chuẩn: UL/FM

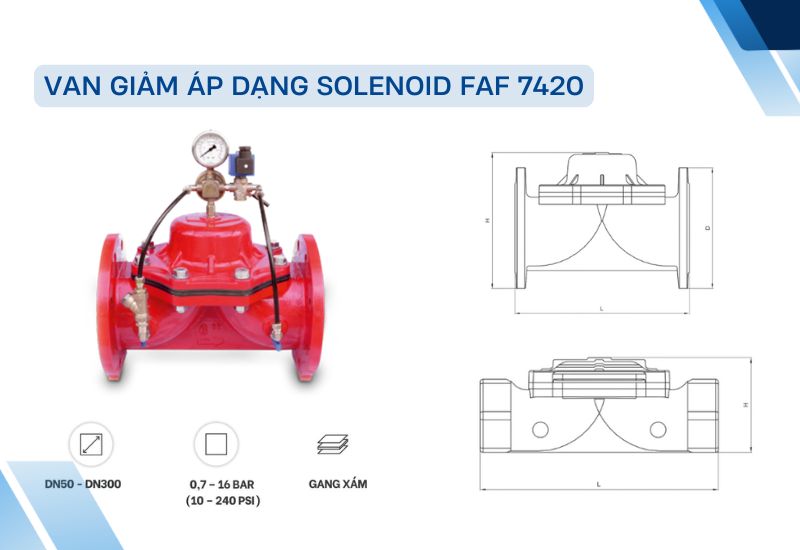

Van giảm áp dạng solenoid FAF 7420
Khác với các van giảm áp cơ bản, FAF 7420 tích hợp thêm một cuộn điện từ solenoid để điều khiển hoạt động đóng mở của van bên cạnh chức năng giảm áp chính. Điều này cho phép van được kiểm soát từ xa bằng tín hiệu điện, dễ dàng tích hợp vào các hệ thống tự động hóa hoặc các quy trình cần bật tắt và điều chỉnh áp suất theo lịch trình hoặc điều kiện định sẵn.
Thông số cơ bản:
- Thương hiệu: FAF Valve
- Xuất xứ: Thổ Nhĩ Kỳ
- Model: FAF 7420
- Kích thước: DN50 – DN300
- Kết nối: Mặt bích tiêu chuẩn EN 1092-2
- Chất liệu: Gang xám GG25
- Kiểu tác động: Gián tiếp thông qua van phụ pilot
- Tính năng nâng cao: Có van điện từ solenoid cho phép tích hợp van giảm áp vào hệ thống tự động, điều khiển từ xa
- Áp suất: 0,7 – 16 bar (10 – 240 psi)
- Nhiệt độ: -10°C đến +80°C

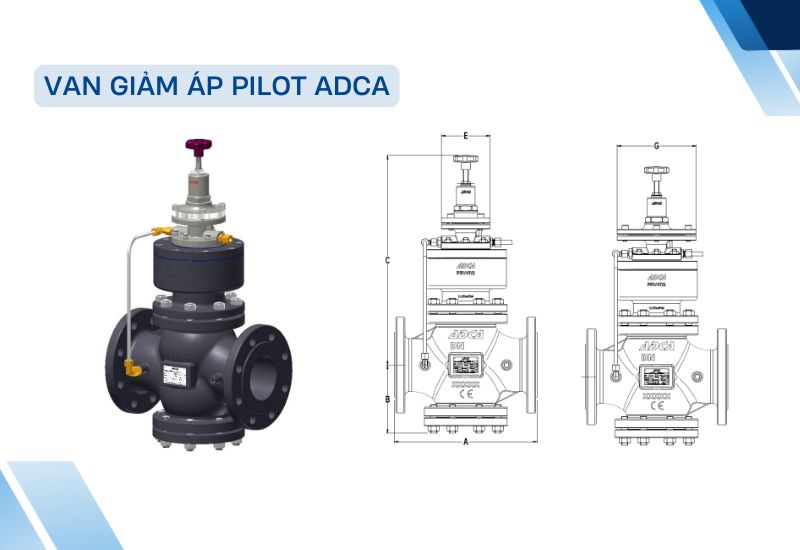

Van giảm áp pilot Adca
Van giảm áp pilot Adca Bồ Đào Nha hoạt động dựa trên nguyên lý dùng một van điều khiển phụ (pilot) để điều khiển van chính lớn hơn. Thiết kế này mang lại độ nhạy cao, khả năng duy trì áp suất đầu ra ổn định ngay cả khi lưu lượng hoặc áp suất đầu vào biến động mạnh. Sản phẩm thường được ưu tiên sử dụng trong các hệ thống hơi nóng, khí nén và các ứng dụng công nghiệp đòi hỏi độ chính xác cao.
Thông số cơ bản:
- Thương hiệu: Adca
- Xuất xứ: Bồ Đào Nha
- Size: DN65 – 100
- Kết nối: Mặt bích EN1092-1
- Chất liệu: Thép, thép không gỉ
- Kiểu tác động: Gián tiếp qua van phụ pilot
- Áp suất làm việc: PN16/ PN40
- Nhiệt độ hoạt động tối đa: 250ºC

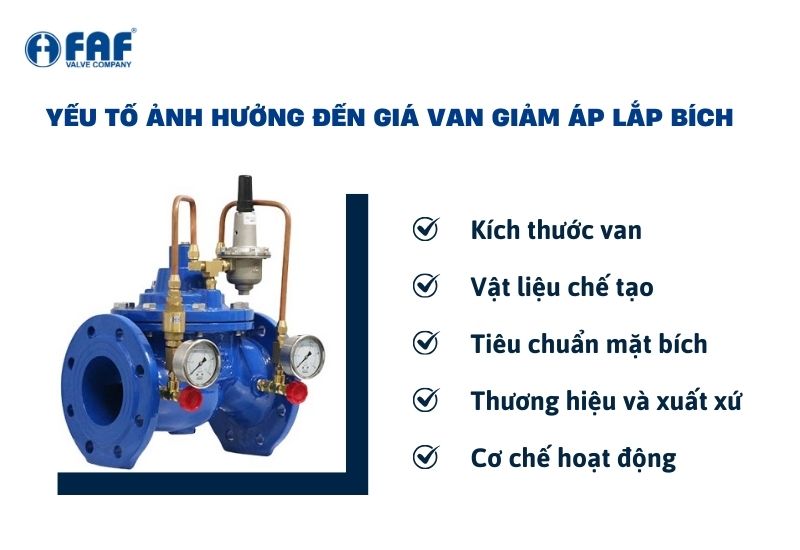

Báo giá van giảm áp mặt bích và các yếu tố ảnh hưởng
Giá của van giảm áp mặt bích trên thị trường rất đa dạng và chịu ảnh hưởng bởi nhiều yếu tố then chốt. Việc hiểu rõ các yếu tố này sẽ giúp bạn dự trù kinh phí và lựa chọn sản phẩm phù hợp hơn.
Các yếu tố chính bao gồm:
- Kích thước van (DN)
- Vật liệu chế tạo (gang, inox, thép…)
- Tiêu chuẩn và cấp áp lực mặt bích (JIS, ANSI, DIN, BS, PN10/16/25…)
- Thương hiệu và xuất xứ
- Cơ chế hoạt động (trực tiếp/gián tiếp)
- ….
Để quý khách có thể hình dung sơ bộ, dưới đây là bảng giá tham khảo cho một số thương hiệu phổ biến.
| Xuất xứ | Thương hiệu tiêu biểu | Khoảng giá tham khảo |
| Châu Âu – Nhật Bản | FAF, Farg, KBV, Adca, Bvalve, AVK, ARI, Spirax Sarco, Yoshitake… | 15.000.000 – 40.000.000+ |
| Hàn Quốc – Đài Loan | Samyang, Yooyoun, Shinyi, Tung Lung (TL)… | 8.000.000 – 25.000.000 |
| Malaysia – Trung Quốc | ARV, AUT, các thương hiệu OEM… | 5.000.000 – 18.000.000 |
Lưu ý: Đây chỉ là bảng giá mang tính chất tham khảo, không chính xác cho mọi trường hợp. Liên hệ ngay với FAF Valve qua hotline 0961.751.499 để được nhận báo giá chi tiết và cạnh tranh nhất!

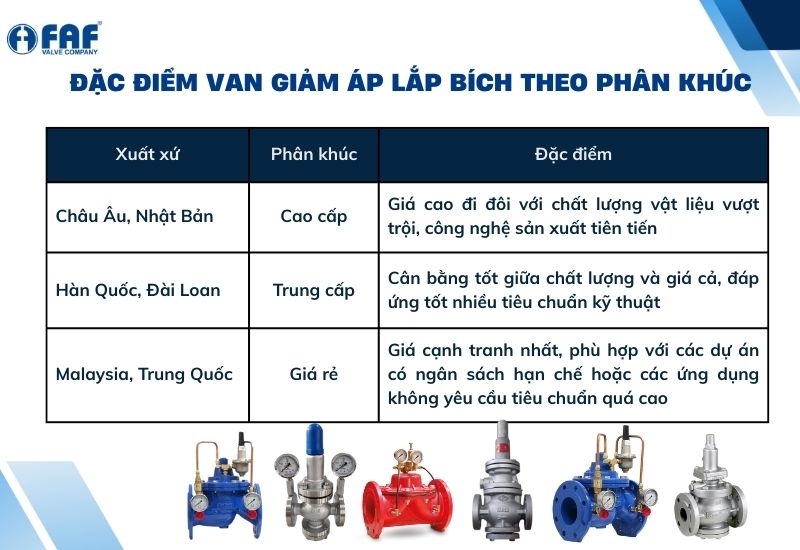

Qua bảng trên, có thể thấy phân khúc thương hiệu và xuất xứ ảnh hưởng lớn đến giá của van giảm áp lắp bích.
- Nhóm Châu Âu, Nhật Bản: Thường định vị ở phân khúc cao cấp nhất. Giá cao đi đôi với chất lượng vật liệu vượt trội, công nghệ sản xuất tiên tiến, độ bền và độ tin cậy rất cao, phù hợp cho các ứng dụng đòi hỏi khắt khe nhất.
- Nhóm Hàn Quốc, Đài Loan: Nằm ở phân khúc tầm trung, cân bằng tốt giữa chất lượng và giá cả. Các thương hiệu này rất phổ biến tại Việt Nam nhờ chất lượng ổn định, đáp ứng tốt nhiều tiêu chuẩn kỹ thuật và có mức giá hợp lý.
- Nhóm Malaysia, Trung Quốc: Cung cấp các giải pháp có giá cạnh tranh nhất, phù hợp với các dự án có ngân sách hạn chế hoặc các ứng dụng không yêu cầu tiêu chuẩn quá cao. Chất lượng thường ở mức khá, đáp ứng nhu cầu cơ bản.
Van giảm áp mặt bích đóng vai trò thiết yếu trong việc kiểm soát áp suất hiệu quả cho các hệ thống đường ống trung bình và lớn nhờ vào kiểu kết nối mặt bích chắc chắn và đáng tin cậy. Hy vọng bài viết này đã cung cấp cho bạn nền tảng vững chắc để đưa ra lựa chọn van giảm áp mặt bích phù hợp, góp phần đảm bảo hệ thống của bạn vận hành ổn định, an toàn và tối ưu.
