Van điều chỉnh bơm ngang FAF 7500

Kích cỡ: DN50 → DN300

Áp suất vận hành: 0,7 – 16 bar (10 – 240 psi)

Kiểu kết nối: Mặt bích, nối ren

Tiêu chuẩn kết nối: EN1092-2, ISO (BSP) – ANSI (NPT)

Bảo vệ chống ăn mòn: Electrostatic Powder Epoxy

Thông tin chi tiết
Đánh giá (0)

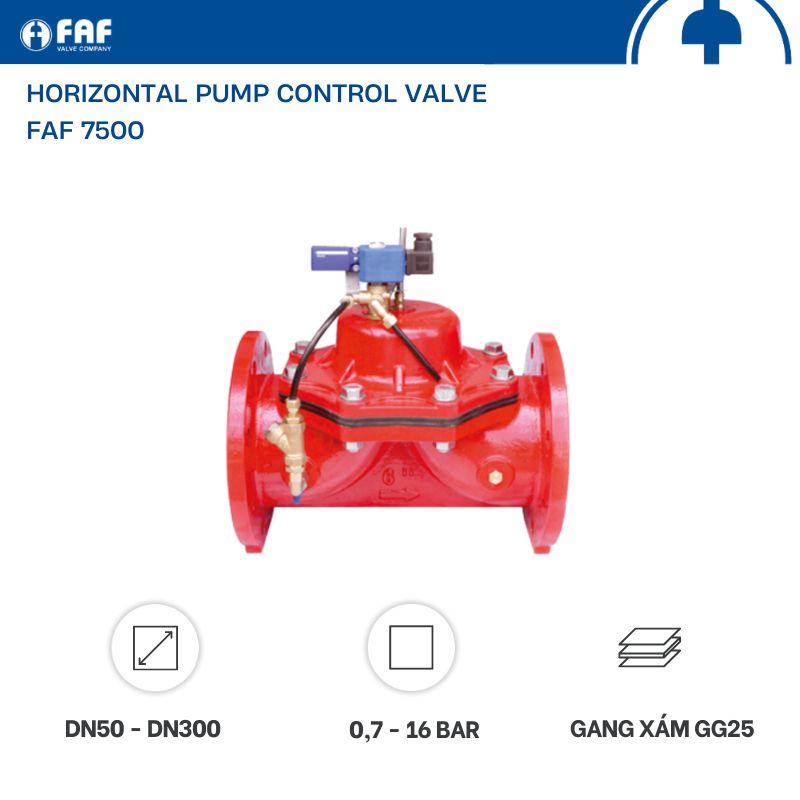

Giới thiệu về van điều chỉnh bơm ngang FAF 7500

Van điều chỉnh bơm ngang FAF 7500 (Horizontal Pump Control Valve) là một thiết bị thủy lực tự động, đa chức năng, được thiết kế chuyên biệt để lắp đặt trên đường xả của các máy bơm trục ngang.

Mục tiêu chính của van là đảm bảo quá trình khởi động và dừng bơm diễn ra một cách êm ái và có kiểm soát, qua đó bảo vệ máy bơm, đường ống và các thiết bị liên quan khỏi những hư hỏng tiềm ẩn do hiện tượng tăng áp đột ngột hay còn gọi là búa nước.

Được lắp ngay sau máy bơm, FAF 7500 đóng vai trò then chốt trong việc điều tiết dòng chảy và hoạt động như van một chiều hiệu quả.

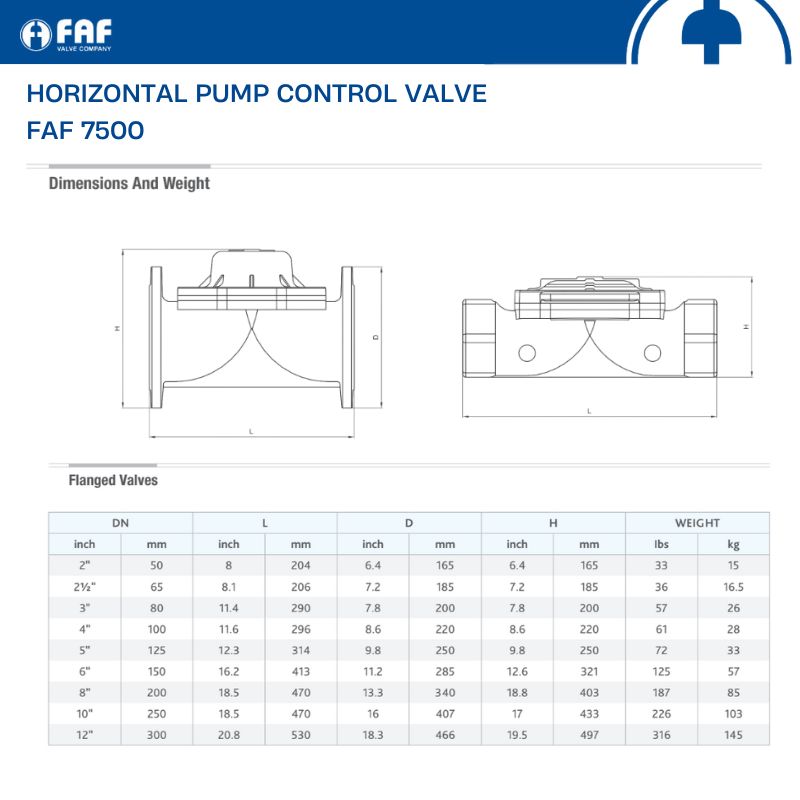

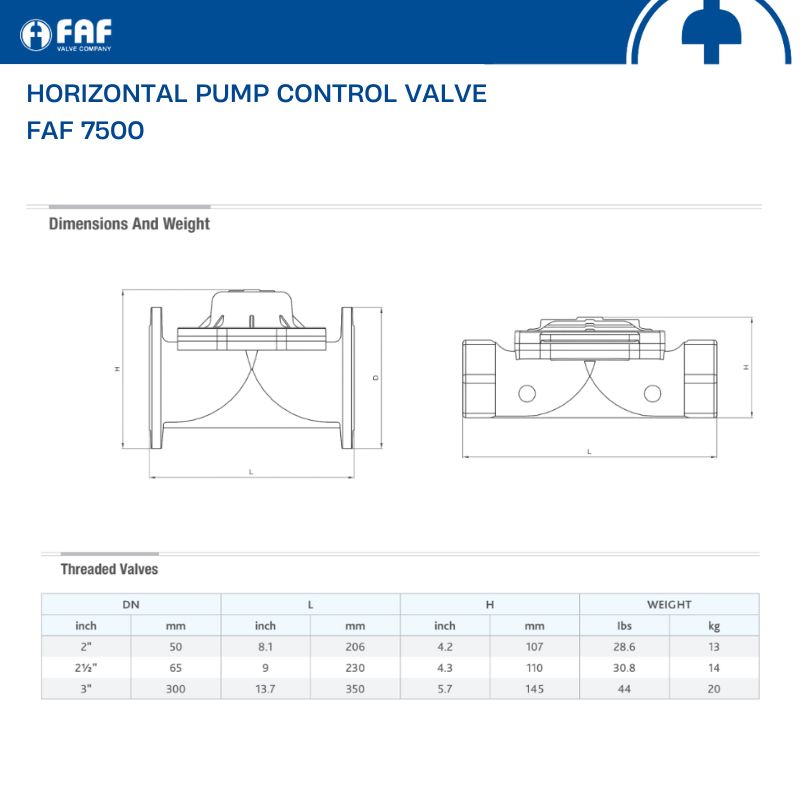

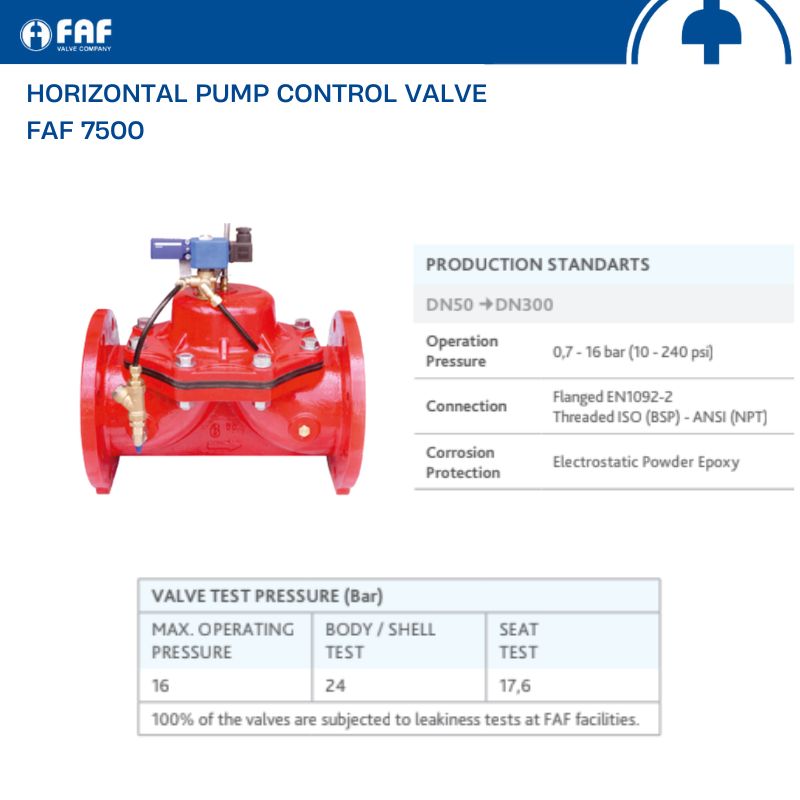

Thông số kỹ thuật của van bảo vệ phòng bơm FAF 7500

Model	FAF 7500
Loại van	Van điều chỉnh bơm ngang, Horizontal Pump Control Valve
Chức năng chính	Giảm thiểu sốc áp và tải trọng ban đầu Ngăn chặn hiệu quả hiện tượng búa nước Chống dòng chảy ngược khi bơm dừng Bảo vệ toàn diện cho bơm và hệ thống đường ống trong suốt quá trình vận hành
Kích thước	DN50 – DN300
Áp suất hoạt động	0,7 – 16 bar (tương đương 10 – 240 psi)
Kết nối	Mặt bích: EN1092-2 Ren: ISO (BSP) – ANSI (NPT)
Bảo vệ chống ăn mòn	Sơn phủ Epoxy tĩnh điện
Nhiệt độ làm việc	-10 °C đến +80 °C

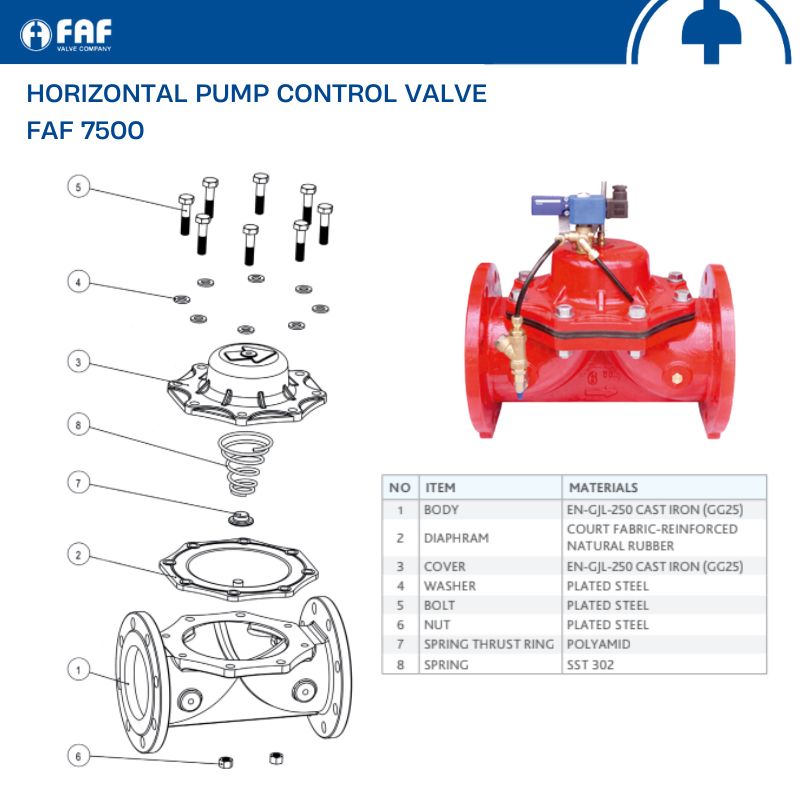

Vật liệu chế tạo	Thân van: Gang xám GG25 Nắp van: Gang xám GG25 Màng ngăn: Cao su tự nhiên gia cường vải Vòng đệm: Thép mạ Bu-lông: Thép mạ Đai ốc: Thép mạ Vòng chặn lò xo: Polyamide Lò xo: Thép không gỉ
Thương hiệu	FAF Valve
Xuất xứ	Thổ Nhĩ Kỳ

Van điều chỉnh bơm ngang FAF 7500 có ưu điểm gì?

Van FAF 7500 được thiết kế với nhiều ưu điểm và lợi ích thiết thực, giúp nâng cao hiệu quả và bảo vệ hệ thống phòng bơm tối ưu.

Ngăn chặn hiệu quả các hư hỏng do tăng áp đột ngột và búa nước, kéo dài tuổi thọ của đường ống, bơm, động cơ và các thiết bị phụ trợ khác.
Tiêu thụ năng lượng thấp, chủ yếu là cho hoạt động của van điện từ điều khiển.
Hoạt động như van một chiều chủ động, đảm bảo ngăn chặn dòng chảy ngược một cách tin cậy khi bơm dừng.
Cho phép người vận hành điều chỉnh tốc độ đóng và mở để phù hợp tối ưu với đặc điểm của từng hệ thống cụ thể, tối đa hóa hiệu quả chống va.
Cấu tạo từ các vật liệu chống ăn mòn và lớp phủ bảo vệ chất lượng.
Độ bền vượt trội, tuổi thọ hoạt động dài lâu.
Quá trình đóng/mở từ từ giúp giảm tiếng ồn và rung động trong hệ thống.
Có thể dễ dàng kết nối và điều khiển bởi nhiều loại thiết bị điều khiển bơm phổ biến như PLC, relay, công tắc.

Van bảo vệ phòng bơm FAF 7500 được ứng dụng trong hệ thống nào?

Với những tính năng ưu việt, van điều chỉnh bơm ngang FAF 7500 là lựa chọn lý tưởng cho nhiều hệ thống sử dụng bơm trục ngang:

Trạm bơm cấp nước sạch và hệ thống phân phối nước đô thị.
Hệ thống tưới tiêu nông nghiệp quy mô lớn, nơi các bơm thường xuyên khởi động và dừng.
Hệ thống bơm cấp nước cho phòng cháy chữa cháy (PCCC), đảm bảo bơm PCCC hoạt động an toàn.
Các ứng dụng công nghiệp đa dạng: Trạm bơm quy trình, hệ thống tuần hoàn nước làm mát, hệ thống xử lý nước thải.
Ngành công nghiệp dầu khí.
Hệ thống cấp nước cho các tòa nhà cao tầng và khu dân cư phức hợp.

>>> Xem thêm: Solenoid Control Valve FAF 7520 – Loại van điều khiển thủy lực được vận hành thông qua một cuộn điện từ, cho phép đóng/mở dòng chảy tự động và điều khiển từ xa.

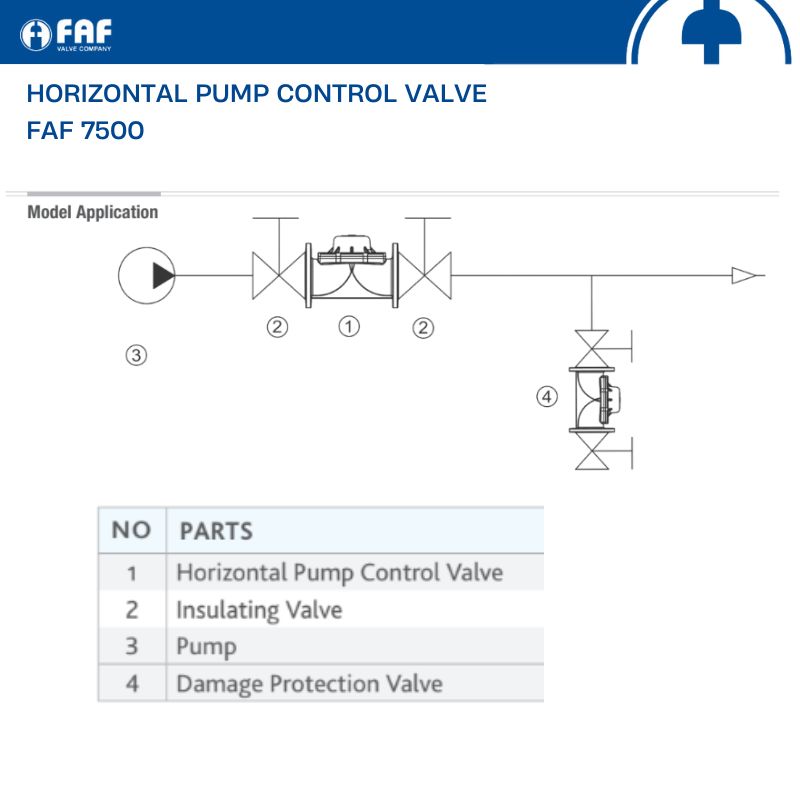

Hướng dẫn lắp đặt van điều chỉnh bơm ngang FAF 7500 theo sơ đồ

Để đảm bảo van FAF 7500 hoạt động hiệu quả, an toàn và phát huy tối đa các chức năng bảo vệ, việc lắp đặt đúng kỹ thuật theo sơ đồ ứng dụng mẫu là vô cùng quan trọng. Dưới đây là hướng dẫn chi tiết về vị trí và thứ tự lắp đặt các thành phần chính:

STT	Các thành phần chính
1	Van điều chỉnh bơm ngang FAF 7500
2	Van cách ly – Thường là van cổng hoặc van bướm
3	Máy bơm – Máy bơm trục ngang
4	Van bảo vệ chống hư hỏng – Có thể là van chống va, van an toàn áp suất, tùy theo thiết kế hệ thống

Vị trí và thứ tự lắp đặt trên đường ống chính như sau:

Máy bơm → Van cách ly → Van điều chỉnh bơm ngang FAF 7500 → Van cách lt → (Điểm trích nhánh cho van bảo vệ nếu có) → Hệ thống đường ống tiếp theo.

Trong đó:

Máy bơm: Là điểm xuất phát của cụm thiết bị. Máy bơm trục ngang cung cấp dòng chảy cho hệ thống. Van FAF 7500 được lắp đặt để bảo vệ chính máy bơm này và các phần tử phía sau nó.
Van cách ly phía trước: Được lắp đặt trên đường ống xả, ngay sau máy bơm và ngay trước (phía đầu vào) của van FAF 7500. Van này dùng để cô lập máy bơm và van FAF 7500 khỏi phần áp lực phía đầu vào khi cần bảo trì hoặc sửa chữa bơm.
Van điều chỉnh bơm ngang FAF 7500: Được lắp đặt nối tiếp trên đường ống xả chính, sau van cách ly phía trước và trước van cách ly phía sau. Luôn lắp đặt van theo đúng chiều dòng chảy được chỉ dẫn bằng mũi tên trên thân van FAF 7500.
Van cách ly phía sau: Được lắp đặt trên đường ống xả chính, ngay sau (phía đầu ra) của van FAF 7500. Cùng với van cách ly phía trước, van này cho phép cô lập hoàn toàn van FAF 7500 để kiểm tra, bảo trì hoặc thay thế mà không cần xả cạn toàn bộ hệ thống hoặc dừng các phần khác.

Để đảm bảo hệ thống bơm trục ngang của bạn được bảo vệ tối ưu và vận hành hiệu quả, việc lựa chọn van điều chỉnh bơm ngang FAF 7500 chính hãng là vô cùng quan trọng.

Tại FAF Valve, chúng tôi tự hào là đơn vị nhập khẩu trực tiếp và phân phối chính thức các sản phẩm Control Valve FAF, cam kết cung cấp van FAF 7500 với đầy đủ chứng từ CO, CQ, đảm bảo chất lượng theo tiêu chuẩn quốc tế.

Với đội ngũ kỹ sư giàu kinh nghiệm, kho hàng luôn sẵn sàng đáp ứng mọi số lượng cùng dịch vụ tư vấn kỹ thuật chuyên sâu và hỗ trợ giao hàng toàn quốc, FAF Valve mang đến giải pháp bảo vệ bơm toàn diện và sự an tâm tuyệt đối cho mọi công trình.

Liên hệ ngay với FAF Valve qua hotline 0961.751.499 để được tư vấn và hỗ trợ tốt nhất!
