Van bướm điều khiển điện là dòng van công nghiệp thông minh với khả năng vận hành tự động chính xác và hiệu quả. Vậy van bướm điều khiển điện là gì, hãy cùng FAF Valve phân tích và tìm hiểu chi tiết trong bài viết dưới đây nhé!

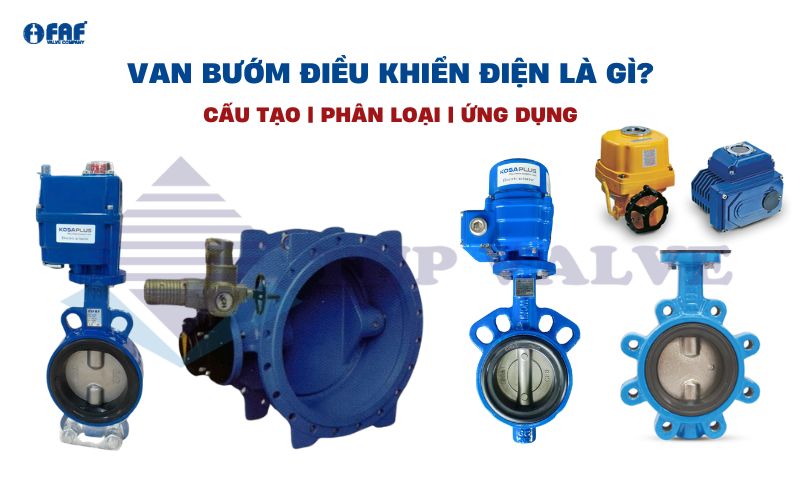

Van bướm điều khiển điện là gì?

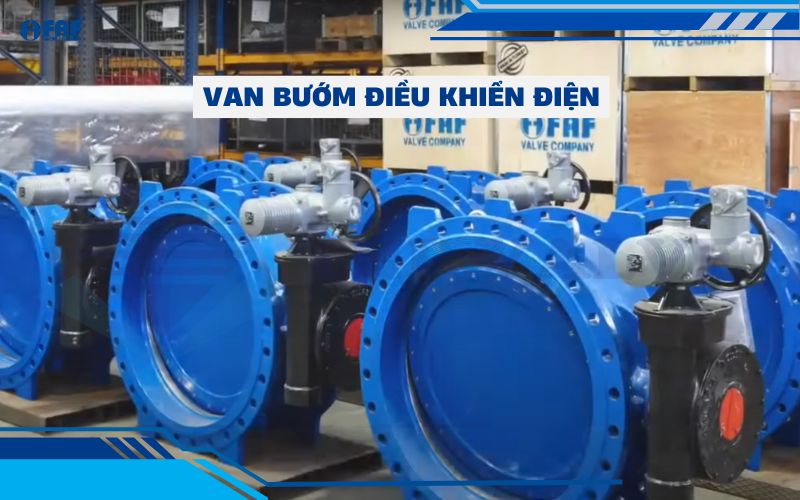

Van bướm điều khiển điện hay còn gọi là van bướm điện và có tên tiếng anh là Electric Control Butterfly Valve. Đây là dòng van được kết hợp với thân van bướm và bộ điều khiển điện giúp điều khiển, kiểm soát hệ thống dòng chảy tự động với độ chính xác cao. Thiết bị này sử dụng bộ điều khiển có nguồn điện 12V, 24V, 110V, 220V, 380V để điều khiển dòng chảy và có thể phù hợp với nhiều hệ thống khác nhau.
Đặc biệt, van bướm điện là dòng van có thiết kế nhỏ gọn nên phù hợp lắp đặt tại các vị trí có không gian hạn hẹp, khó điều khiển trực tiếp. Bên cạnh đó, thiết bị được thiết kế với nhiều kích cỡ từ DN50 đến DN600 hoặc lớn hơn theo yêu cầu.
Ngoài ra, van bướm điều khiển bằng điện sử dụng mô tơ điện từ hợp kim nhôm bền bỉ, chống ăn mòn tốt và thân van bướm từ chất liệu gang, thép, inox,… giúp vận hành ổn định trong nhiều môi trường hay lưu chất khác nhau.
Cấu tạo và nguyên lý hoạt động của van bướm điện
Van cánh bướm điều khiển điện có cấu tạo và nguyên lý hoạt động khá đơn giản cụ thể như sau:
Cấu tạo
Van bướm điều khiển bằng điện được cấu tạo từ 5 bộ phận cơ bản gồm:
- Thân van: Bộ phận giúp kết nối với đường ống và được làm từ chất liệu gang, inox, thép,.. giúp chịu nhiệt, áp lực, ăn mòn phù hợp với từng môi trường làm việc.
- Trục van: Đây là bộ phận truyền động nhận điều khiển từ bộ điện và khiến đĩa van xoay.
- Đĩa van: Thường được làm từ thép không gỉ với độ bền bỉ cao và bộ phận này tiếp xúc trực tiếp với lưu chất giúp ngăn hoặc cho phép lưu chất đi qua.
- Gioăng làm kín: Bộ phận này thường dùng PTFE, NBR,… với khả năng chịu nhiệt, ăn mòn cao và thực hiện nhiệm vụ tạo độ kín khít, đảm bảo hệ thống vận hành ổn định.
- Bộ điều khiển điện: Đây là bộ phận chính thực hiện nhiệm vụ chuyển hóa điện năng thành từ trường, tạo lực momen xoay để vận hành van bướm. Bộ điện được làm từ hợp kim nhôm và chứa các bảng mạch, cuộn coil,… để vận hành.
Nguyên lý hoạt động
Van bướm điện có cơ chế hoạt động dựa trên nguồn điện để vận hành và khi được cấp điện, bộ điều khiển điện sẽ tạo ra lực momen xoay và tác động lên trục van khiến đĩa van xoay một góc từ 0 đến 90 độ. Khi đó, van sẽ ở trạng thái đóng, mở hoàn toàn hoặc góc mở phù hợp để điều tiết lưu lượng dòng chảy.
Nên nếu đĩa van đang song song với dòng chảy, van đang ở trạng thái mở hoàn toàn và đĩa van vuông góc với dòng chảy nghĩa là van đang ở trạng thái đóng hoàn toàn. Trường hợp đĩa van ở góc độ khác từ 10 độ, 25 độ,… nghĩa là van đang điều tiết lưu lượng.

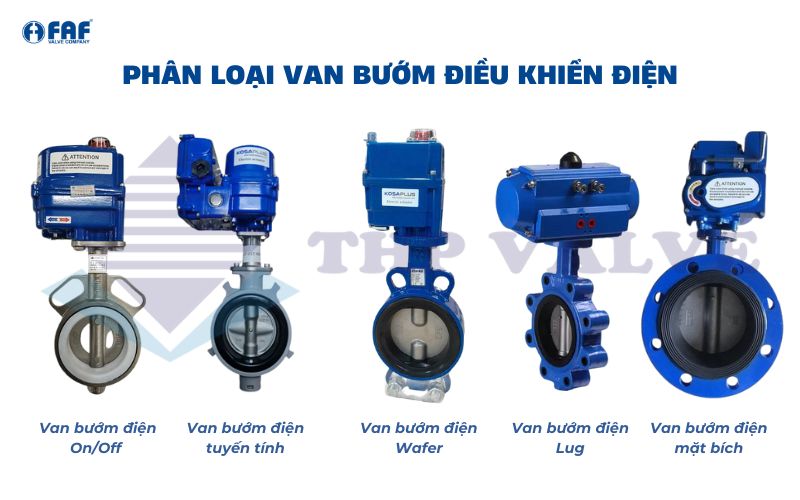

Phân loại các dòng van bướm điều khiển điện phổ biến
Hiện trên thị trường có rất nhiều mẫu van bướm điều khiển điện và tùy theo từng tiêu chí có thể phân loại thiết bị thành các dòng dưới đây:
Phân loại theo kiểu điều khiển
- Van bướm điều khiển điện On/Off: Thiết bị đóng mở theo tín hiệu on/off và chỉ hoạt động ở góc 0 độ hoặc 90 độ giúp van đóng hoặc mở hoàn toàn dòng chảy. Dòng van này phù hợp với hệ thống yêu cầu điều khiển đơn giản và có giá thành thấp, dễ bảo trì.
- Van bướm điều khiển điện tuyến tính: Sản phẩm hoạt động theo tin hiệu điều khiển tuyến tính 4 – 20mA hoặc 0 – 10V và mở theo góc từ 0 đến 90 độ giúp điều tiết lưu lượng phù hợp. Model này đặc biệt cần thiết trong hệ thống yêu cầu điều khiển chính xác.
Phân loại theo kiểu kết nối
- Van bướm điện wafer: Hay còn gọi là van bướm điện dạng kẹp với thiết kế tiêu chuẩn gồm 2 hoặc 4 lỗ ren trên thân van giúp kết nối trực tiếp với mặt bích đường ống. Loại van này giúp dễ dàng lắp đặt hoặc bảo trì, thay thế.
- Van bướm điện lug: Được thiết kế với nhiều lỗ ren xung quanh thân van giúp tạo độ kín khít cao và chắc chắn khi vận hành. Đây là dòng van chịu áp suất và độ bền cao hơn wafer nhưng không chắc chắn bằng mặt bích.
- Van bướm điện mặt bích: Đây là thiết bị tạo độ kín khít tuyệt đối và ngăn rò rỉ, chịu áp lực rất tốt khi vận hành. Van bướm điều khiển điện 2 mặt bích phù hợp hệ thống đường ống lớn, áp suất cao và yêu cầu bảo dưỡng ít.
Ngoài ra, dựa vào nguồn điện có thể phân loại các dòng như van bướm điều khiển 220V, van bướm điện 24V, van bướm điện 380V,… Giúp đáp ứng theo từng hệ thống nguồn điện khác nhau của công trình, dự án.

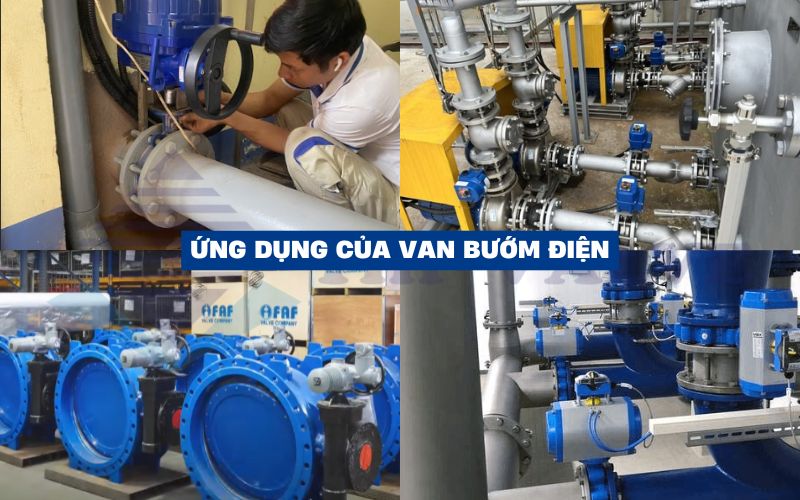

Ứng dụng phổ biến của van bướm điều khiển bằng điện
Với cơ chế vận hành hoàn toàn tự động và có thể theo dõi, kiểm soát hệ thống từ xa giúp tiết kiệm chi phí và nhân lực vận hành và nâng cao hiệu suất toàn hệ thống. Vì thế, van bướm điện được ứng dụng rộng rãi, đặc biệt phổ biến trong các hệ thống yêu cầu chính xác và ổn định như:
- Hệ thống PCCC, HVAC tòa nhà, nhà máy, xí nghiệp.
- Hệ thống cấp nước sạch, xử lý nước thải đô thị, công nghiệp.
- Hệ thống sản xuất thực phẩm, dược phẩm, đồ uống,…
- Hệ thống dẫn dầu, dẫn khí, hóa chất trong công nghiệp nặng.
- Hệ thống nhà máy thủy điện, nhiệt điện, sản xuất xi măng, bột giấy,…
- Hệ thống tưới tiêu, bơm nước nông nghiệp tự động.

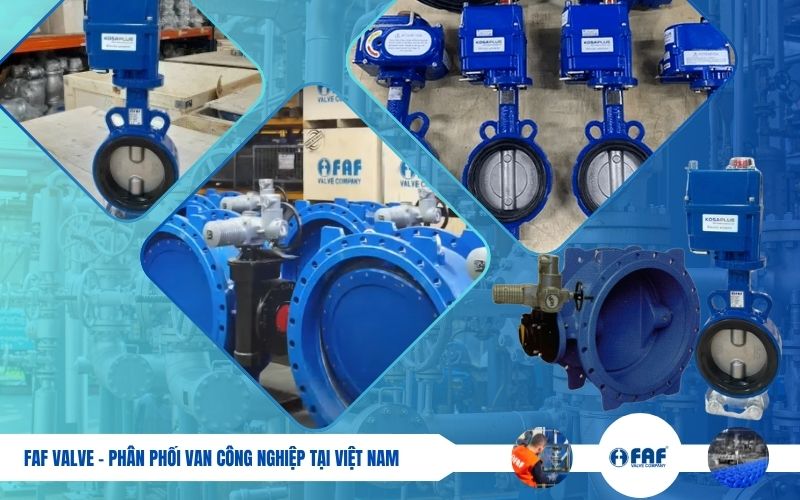

Địa chỉ mua van bướm điều khiển điện chính hãng, chất lượng hàng đầu
Để mua van bướm điện chính hãng, chuẩn chất lượng thì bạn nên chọn mua tại các đơn vị cung cấp uy tín như tại FAF Valve. Chúng tôi hiện đang sẵn kho các dòng van bướm điều khiển điện thương hiệu FAF Thổ Nhĩ Kỳ và những thương hiệu nổi tiếng khác để bạn tham khảo.
Là đơn vị với nhiều năm kinh nghiệm và luôn cam kết đem tới sản phẩm chuẩn chính hãng 100% với đầy đủ giấy tờ chứng nhận và chính sách bảo hành, đổi trả minh bạch. Đặc biệt, giá van bướm điện tại FAF Valve luôn tốt nhất trên thị trường bởi được nhập khẩu trực tiếp và không mất phí trung gian.
Ngoài ra, tại Fafvalve.com.vn luôn có nhân viên kinh doanh và kỹ thuật viên giàu kinh nghiệm, chuyên môn cao giúp bạn dễ dàng lựa chọn loại van bướm điều khiển điện phù hợp, chất lượng tốt nhất và quá trình lắp đặt chuẩn kỹ thuật, hiệu quả.
Để được tư vấn chi tiết và xác định van bướm điện giá bao nhiêu phù hợp, hãy để lại thông tin tại mục CHAT hoặc gọi tới Hotline 0961.751.499 nhé.
Hy vọng bài viết trên đây đã giúp các bạn hiểu rõ hơn về van bướm điều khiển điện là gì, từ đó lựa chọn được sản phẩm phù hợp và một địa chỉ mua uy tín, chính hãng. Nếu có bất cứ câu hỏi hay băn khoăn nào về sản phẩm này, hãy để lại bình luận bên dưới hoặc tại thư mục CHAT để đội ngũ kinh doanh của FAF Valve có thể hỗ trợ nhanh chóng nhé!
