Van bi mặt bích tay gạt là một trong những dòng van được sử dụng rộng rãi trong các đường ống công suất lớn và yêu cầu khả năng chịu áp lực tốt, thuận tiện trong việc lắp đặt, bảo trì nhanh chóng. Tuy nhiên cấu tạo, nguyên lý hoạt động van bi mặt bích tay gạt là gì? Sản phẩm có ưu nhược điểm ra sao? Hãy cùng FAF Valve đi tìm hiểu ở bài viết dưới đây nhé!

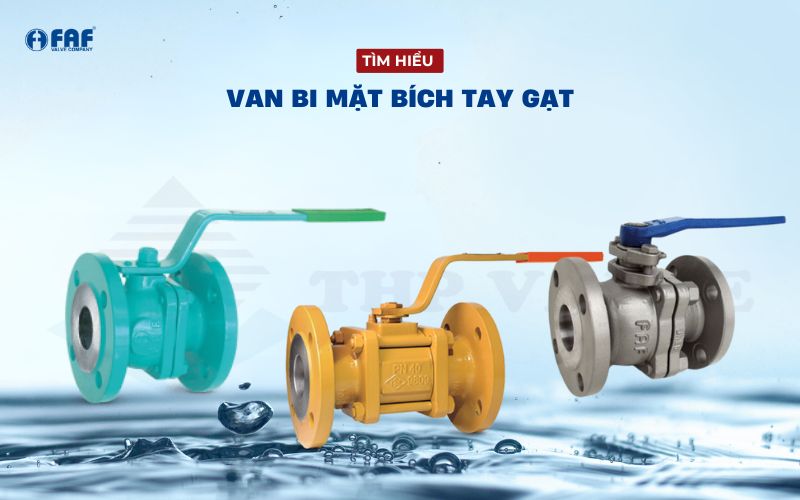

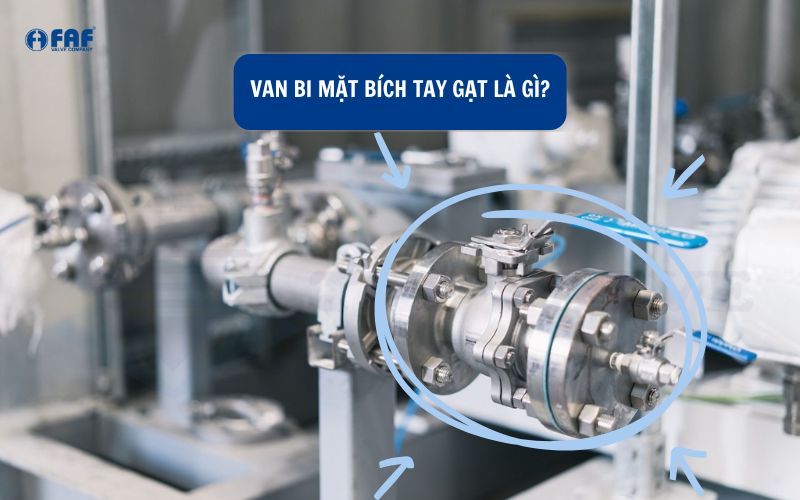

Van bi mặt bích tay gạt là gì?
Van bi mặt bích tay gạt được thiết kế với bộ phận điều khiển đóng mở bằng tay gạt đơn giản, kiểu vận hành nhanh chóng và bộ phận kết nối đường ống bằng mặt bích chắc chắn, tạo độ kín khít cao. Do đó, sản phẩm có thể thuận tiện trong việc lắp đặt và bảo trì, bảo dưỡng dễ dàng, đặc biệt có khả năng chịu áp lực lớn, phù hợp trong hệ thống công suất cao.
Với thiết kế tay gạt vận hành đơn giản, người dùng chỉ cần xoay ngang góc 90 độ (¼ vòng) giúp đóng – mở hoặc điều tiết dòng chảy lưu chất đơn giản. Cho nên, van bi mặt bích kiểu tay gạt phù hợp trong các hệ thống yêu cầu vận hành liên tục, thao tác nhanh.
Hiện nay, van bi tay gạt mặt bích được làm từ nhiều loại vật liệu khác nhau như gang, thép, inox cho phép thiết bị hoạt động hiệu quả trong nhiều môi trường và nhiệt độ khác nhau.
Cấu tạo và nguyên lý hoạt động của van bi tay gạt mặt bích
Để hiểu rõ hơn về cấu tạo thiết kế cũng như cách thức hoạt động của van bi mặt bích tay gạt, các bạn đọc cần tìm hiểu các bộ phận cấu thành và cơ chế vận hành của sản phẩm như sau:

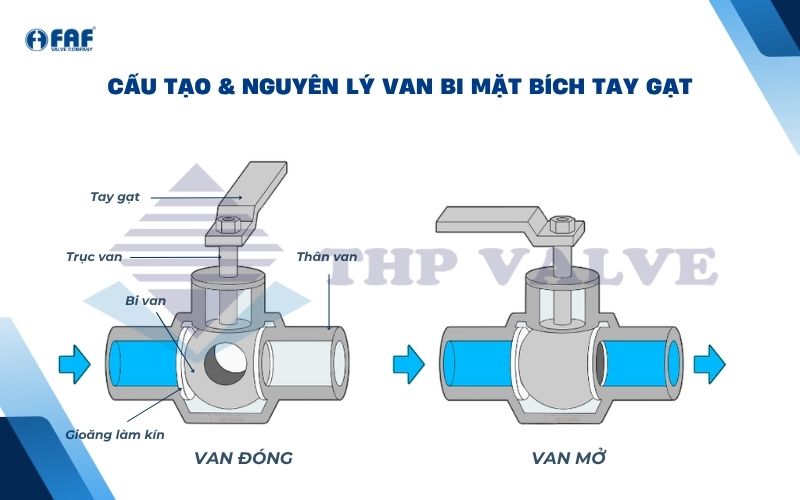

Cấu tạo
Van bi mặt bích tay gạt được cấu tạo từ 5 bộ phận cơ bản và mỗi một bộ phận đều đóng vai trò quan trọng, cụ thể:
- Thân van: Được làm từ chất liệu gang, inox hoặc thép và bao bọc các bộ phận chi tiết bên trong nên chịu áp lực trực tiếp từ hệ thống. Thân van sử dụng với kiểu kết nối mặt bích chắc chắn và thiết kế 2 cổng, 3 cổng hoặc dạng van bi 2 mảnh, van bi 3 mảnh. thuận tiện trong việc vệ sinh, thay thế, bảo trì.
- Trục van: Đây là bộ phận kết nối giữa tay giat và bi van, trục van nhận lực từ tay gạt và truyền chuyển động trực tiếp đến bi van để vận hành.
- Bi van: Bi van được thiết kế hình cầu, có lỗ xuyên tâm và thường làm từ vật liệu thép hoặc inox có khả năng chống ăn mòn tốt. Bộ phận này điều khiển trực tiếp đóng, mở dòng chảy lưu chất.
- Gioăng làm kín: Thường được làm từ PTFE, EPDM, NBR,… có khả năng đảm bảo độ kín khít và chống rò rỉ tốt. Gioăng làm kín đóng vai trò quan trọng giúp van vận hành ổn định.
- Tay gạt: Bộ phận này điều khiển trực tiếp hoạt động của van và cho phép người vận hành dễ dàng điều khiển với góc xoay 90 độ để kiểm soát dòng chảy.
Nguyên lý hoạt động
Về cơ chế vận hành, van bi tay gạt mặt bích hoạt động dựa vào lực tác động của người điều khiển từ tay gạt đến các bộ phận khác. Do đó, khi xoay tay gạt từ 0 đến 90 độ, trục van sẽ truyền lực khiến bi van di chuyển đóng/mở/điều tiết theo nhu cầu sử dụng.
- Ở trạng thái đóng, lỗ bi van sẽ nằm vuông góc với dòng chảy lưu chất và ngăn chặn lưu chất đi qua.
- Ở trạng thái mở, lỗ bi van sẽ nằm song song với dòng chảy lưu chất và cho phép lưu chất chảy qua dễ dàng.

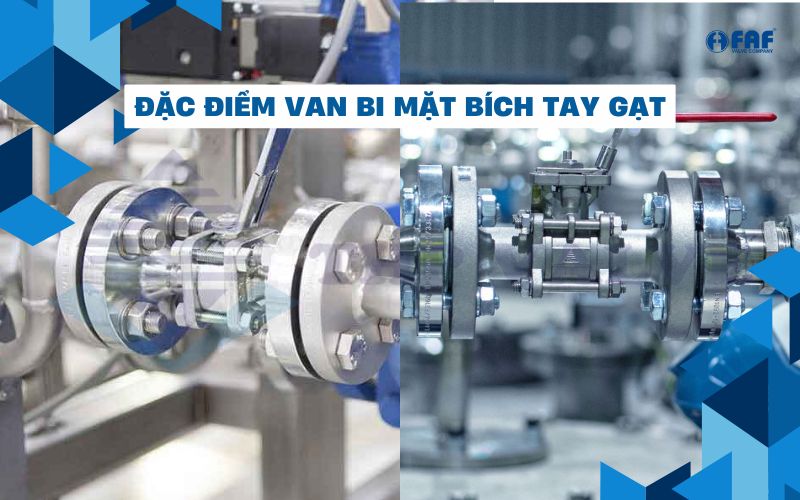

Ưu – Nhược điểm của van bi mặt bích tay gạt
Van bi tay gạt mặt bích là dòng van công nghiệp được sử dụng phổ biến nhờ nhiều ưu điểm nổi bật nhưng cũng có một vài mặt hạn chế. Sau đây là đánh giá ưu nhược điểm của van bi mặt bích tay gat:
Ưu điểm
- Thao tác vận hành tay gạt đơn giản và chỉ cần xoay ¼ vòng (90 độ) là có thể đóng mở hoàn toàn, nhanh chóng, không yêu cầu kỹ thuật cao.
- Van bi được thiết kế với đa dạng chất liệu, gioăng làm kín và có thể đảm bảo độ bền lâu dài, thích hợp sử dụng trong nhiều môi trường từ nước sạch, thực phẩm, dược phẩm, hóa chất, dầu khí,…
- Kiểu kết nối mặt bích chắc chắn, độ kín khí cao và chịu áp lực lớn, giúp van vận hành ổn định trong hệ thống công suất lớn.
- Thiết kế đa dạng kích thước từ DN15 đến DN300 hoặc lớn hơn theo yêu cầu, giúp sử dụng rộng rãi trong nhiều hệ thống lớn nhỏ từ công nghiệp đến dân dụng.
- Giá thành phải chăng so với các dòng van bi tay quay, van bi điện, van bi khí nén cùng kích thước, tiết kiệm chi phí vận hành hệ thống.
Nhược điểm
- So với kiểu kết nối ren, nối hàn, van có kích thước lớn và trọng lượng nặng hơn.
- Kiểu vận hành tay gạt cần không gian để vận hành, không phù hợp trong hệ thống diện tích hạn hẹp.

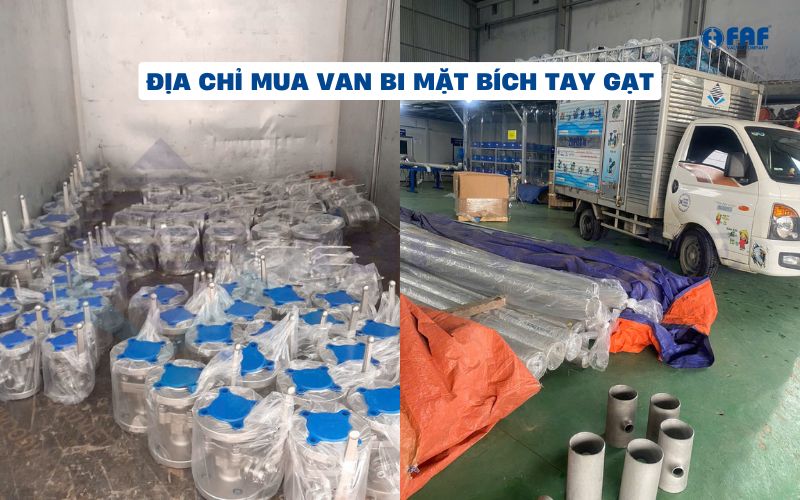

Mua van bi mặt bích tay gạt uy tín, đầy đủ CO – CQ tại FAF Valve
FAF Valve hiện là đơn vị chuyên phân phối các dòng van công nghiệp và đầy đủ chủng loại, kích cỡ van bi mặt bích tay gạt giúp đáp ứng mọi nhu cầu sử dụng của khách hàng. Các sản phẩm của chúng tôi luôn cam kết có đầy đủ giấy tờ chứng nhận CO/CQ, hàng nguyên đai nguyên kiện và cam kết có mức giá tốt nhất trên thị trường.
Khi mua van bi tay gạt mặt bích tại đây, khách hàng đều sẽ nhận được những tư vấn chi tiết, báo giá ưu đãi nhất từ đội ngũ nhân viên chuyên gia của FAF Valve. Đồng thời, với 2 trụ sở kho hàng chính tại Hà Nội và TPHCM nên thời gian đặt mua hàng sẽ nhanh chóng, được hỗ trợ vận chuyển đến tận nơi trên toàn quốc.
Những sản phẩm nổi bật bán chạy nhất tại Fafvalve.com.vn đang được nhiều khách hàng lựa chọn như van bi mặt bích tay gạt FAF 1100, FAF 1800, FAF 1200,… Và hiện các sản phẩm đang sẵn kho đầy đủ kích thước để phục vụ dự án, công trình của khách hàng.
Hãy liên hệ trực tiếp tới Hotline 0961.751.499 của FAF Valve để được chúng tôi tư vấn và giải đáp thắc mắc nhanh chóng nhất.
Hy vọng bài viết trên đây đã giúp các bạn đọc hiểu rõ hơn về dòng van bi mặt bích tay gạt và dễ dàng hơn trong việc chọn mua một thiết bị phù hợp nhất cho hệ thống của mình. Nếu có bất cứ thắc mắc hay câu hỏi về sản phẩm, hãy để lại thông tin hoặc gọi tới Hotline 0961.751.499 để đội ngũ nhân viên FAF Valve hỗ trợ tốt nhất.
