Sở hữu với nhiều ưu điểm nổi bật cùng khả năng dẫn chuyền lưu chất, phân phối, trộn dòng nên van bi 3 ngã hiện là giải pháp tối ưu trong nhiều hệ thống công nghiệp, dân dụng. Vậy để tìm hiểu rõ cấu tạo van bi 3 ngã cũng như vai trò, ứng dụng và cách vận hành sản phẩm đúng chuẩn, hãy theo dõi trong bài viết dưới đây cùng FAF Valve nhé!

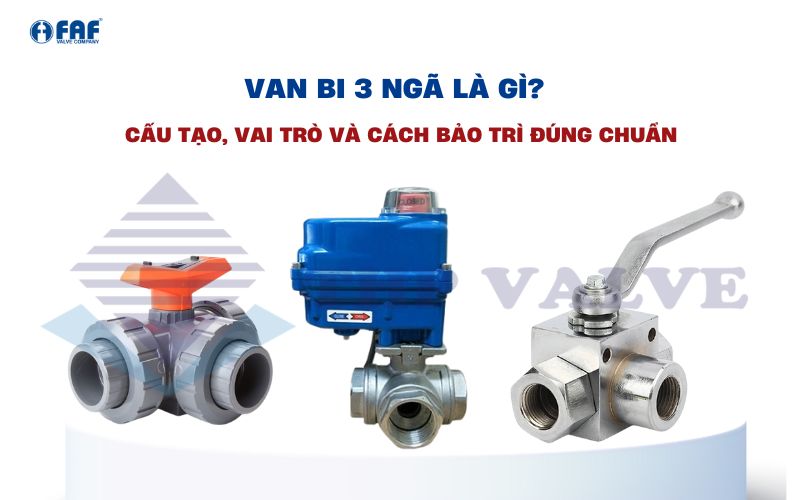

Van bi 3 ngã là gì?
Van bi 3 ngã có tên tiếng anh là 3 – Way Ball Valve và còn được gọi là van bi 3 cổng, van bi 3 cửa, van bi 3 chiều,… Sản phẩm được thiết kế nổi bật với 3 cổng kết nối thông thường với 1 cổng vào và 2 cổng ra hoặc ngược lại, giúp điều khiển hướng dòng chảy hoặc pha trộn, phân tách lưu chất trong đường ống đáp ứng theo nhu cầu sử dụng vận hành.

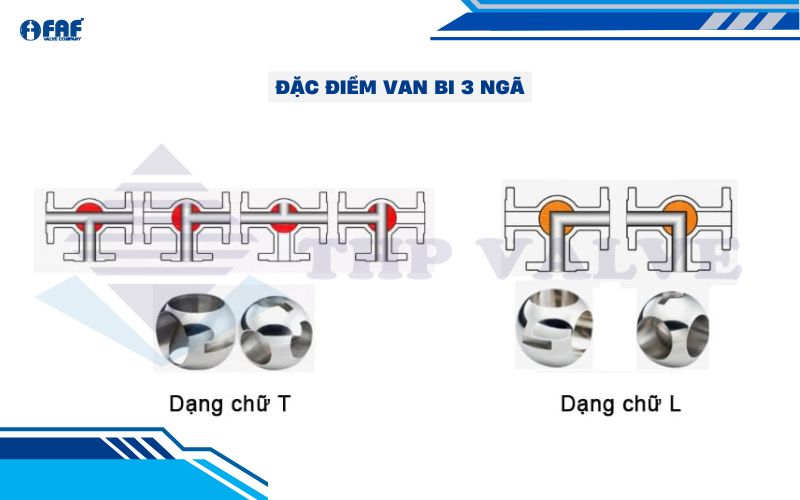

Về chất liệu, van bi ba ngã được làm từ các chất liệu phổ biến như gang, nhựa, inox,… và có thiết bị bi van khoét lỗ ở bên trong để đóng mở hoặc điều hướng dòng lưu chất linh hoạt. Trong đó, theo dạng khoét lỗ bi van có thể chia sản phẩm thành 2 loại chính gồm:
- Van bi 3 cửa chữ T: Sản phẩm cho phép dòng chảy đi qua cùng lúc 3 cổng giúp quá trình điều tiết dòng chảy cơ động hoặc phân chia, trộn dòng linh hoạt.
- Van bi 3 cửa chữ L: Được thiết kế với hình bi van theo chữ L và có khả năng cho phép dòng chảy đi từ 1 cổng đến 1 trong 2 cổng còn lại, hỗ trợ quá trình điều hướng lưu chất nhanh chóng, chính xác.

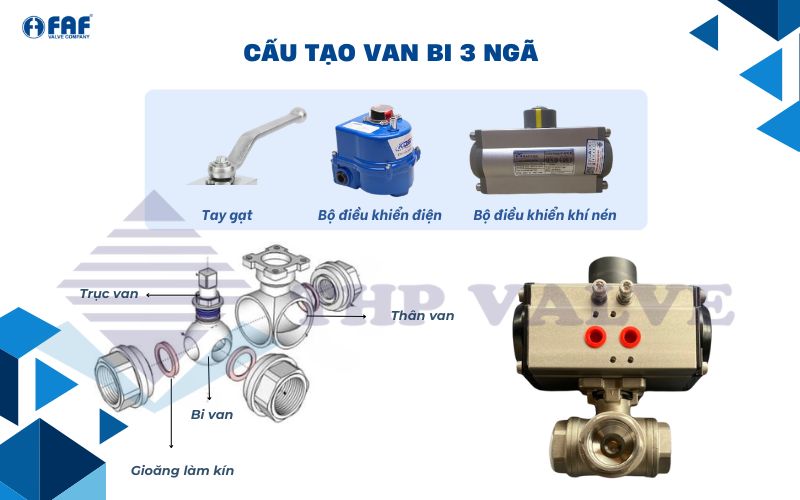

Cấu tạo van bi 3 ngã chi tiết
Hiện trên thị trường có rất nhiều dòng van bi 3 cửa nhưng nhìn chung đều được cấu tạo từ 2 bộ phận gồm phần thân van và phần điều khiển. Trong đó, mỗi một bộ phận được thiết kế và thực hiện vai trò khác nhau, cụ thể như sau:
Phần thân van
Đây là bộ phận đóng vai trò trực tiếp để kết nối với đường ống hệ thống, và được cấu tạo từ các bộ phận cơ bản gồm:
- Thân van: Thân van là bộ phận bao bọc toàn bộ cấu trúc van và sử dụng kiểu kết nối ren, mặt bích, rắc co, nối clamp,… để kết nối với đường ống và thường được làm từ chất liệu gang, inox, nhựa,… có khả năng chống ăn mòn, chịu lực tốt.
- Trục van: Là bộ phận truyền động và được kết nối giữa bộ điều khiển cùng bi van đề điều khiển hoạt động van.
- Bi van: Được thiết kế theo dạng lỗ khoét chữ L hoặc T và đảm nhiệm chức năng điều hướng, phân tách, pha trộn dòng chảy.
- Gioăng làm kín: Bộ phận giúp tạo độ kín khít tuyệt đối và ngăn rò rỉ tốt, thường được làm từ chất liệu PTFE, Teflon,…
Phần điều khiển
Bộ điều khiển thực hiện nhiệm vụ điều khiển trực tiếp hoạt động của van và được thiết kế theo dạng cơ học hoặc vận hành tự động với 3 kiểu điều khiển chính như sau:
- Tay gạt: Dạng điều khiển này theo cơ chế vận hành thủ công, dễ thao tác và vận hành đơn giản.
- Điều khiển điện: Sử dụng nguồn điện để điều khiển hoạt động của van và có khả năng kết nối trung tâm điều khiển, vận hành từ xa nhanh chóng.
- Điều khiển khí nén: Hoạt động nhờ áp suất khí nén với giá thành phải chăng và khả năng vận hành chính xác, tốc độ nhanh chóng.

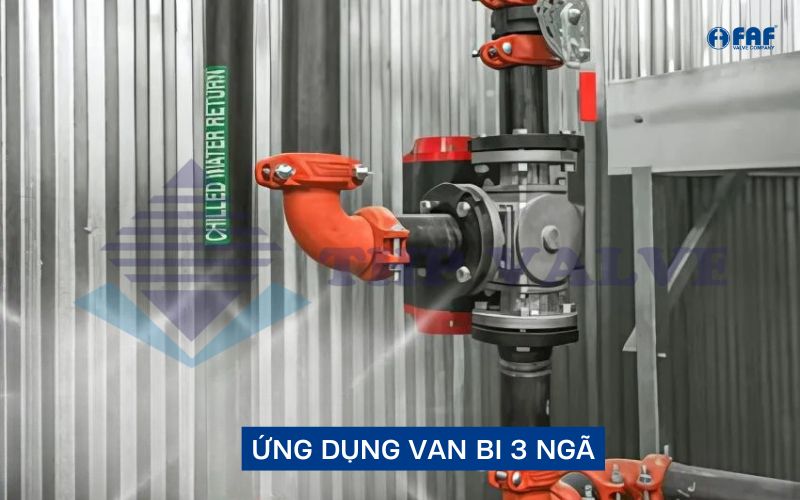

Vai trò và ứng dụng của van bi 3 cửa trên thị trường
Van bi 3 ngã đóng vai trò quan trọng trong các hệ thống công nghiệp sản xuất hiện đại ngày nay nhờ khả năng điều hướng dòng chảy hoặc pha chọn, phân tách dòng chảy linh hoạt. Sản phẩm có độ bền cao và khả năng vận hành tự động nên luôn trở thành thiết bị không thể thiếu trong nhiều hệ thống như:
- Hệ thống xử lý nước thải, cấp thoát nước trong đô thị, nhà máy, xí nghiệp.
- Nhà máy sản xuất công nghiệp thực phẩm, dược phẩm, đồ uống,…
- Hệ thống công nghiệp sản xuất hóa chất, dầu khí, khí nén.
- Dây chuyền sản xuất tự động hóa tích hợp bộ điều khiển điện hoặc khí nén tối ưu hóa vận hành.
- Hệ thống điều hòa PCCC, Chiller, HVAC để điều phối dòng lưu chất.

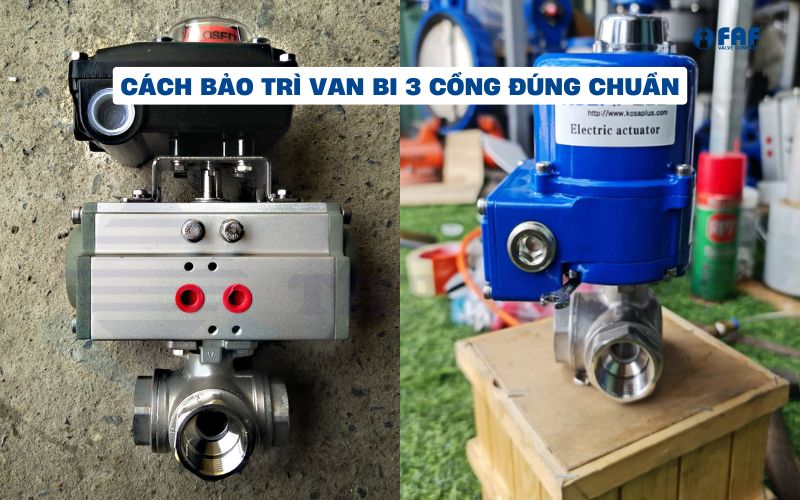

Chi tiết cách bảo trì van bi 3 cổng đúng chuẩn, bền bỉ
Để đảm bảo độ bền vận hành tối đa và tối ưu hiệu quả hoạt động của hệ thống thì bạn cần sử dụng van bi 3 ngã đúng cách và lưu ý về cách bảo trì sản phẩm như sau:
- Kiểm tra hoạt động van định kỳ như vị trí kết nối, gioăng làm kín và bộ điều khiển tay gạt hoặc điều khiển điện, điều khiển khí nén.
- Làm sạch bảo dưỡng thân van, gioăng làm kín định kỳ hoặc khi có dấu hiệu hư hỏng.
- Đối với môi trường ăn mòn hoặc ẩm ướt, cần bảo quản đúng cách và nên đóng kín 2 đầu van để tránh bụi bẩn, dị vật.
- Nên sử dụng lực vừa đủ để tránh hư hỏng tay gạt hoặc vượt ngưỡng hoạt động của van.

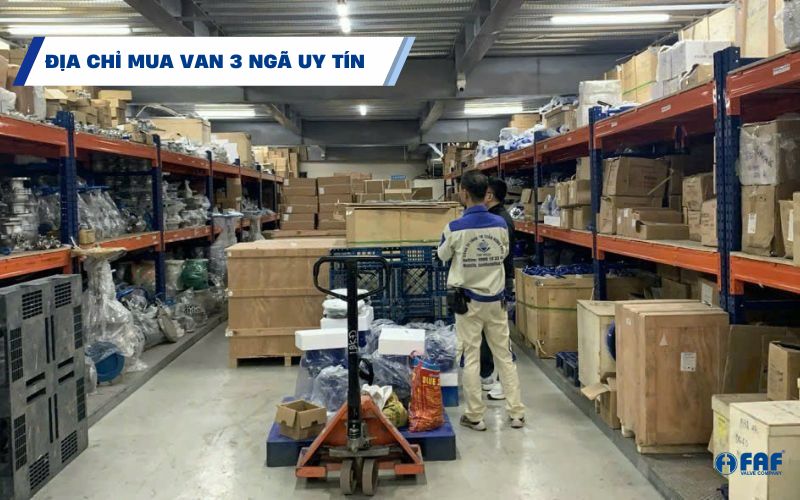

FAF Valve chuyên cung cấp các dòng van bi 3 ngã chất lượng cao
FAF Valve hiện là đơn vị chuyên cung cấp van công nghiệp và các thiết bị vật tư ngành nước hàng đầu tại thị trường Việt Nam, đồng thời chúng tôi đại diện phân phối thương hiệu van FAF Thổ Nhĩ Kỳ duy nhất tại thị trường Việt Nam. Chính vì thế, chúng tôi luôn cam kết đem tới sản phẩm chất lượng tốt nhất và đầy đủ giấy tờ chứng nhận CO, CQ, VAT.
Bên cạnh đó, với đội ngũ tư vấn chuyên gia có nhiều năm kinh nghiệm, hiểu rõ về van công nghiệp FAF Valve chắc chắn sẽ đem tới cho khách hàng model van bi 3 ngã chất lượng cao và phù hợp nhất. Đồng thời, với diện tích kho hàng rộng lên tới 3000m2, chúng tôi luôn sẵn kho số lượng lớn với đầy đủ kích thước, mẫu mã và giá thành cạnh tranh trên thị trường.
Để được tư vấn và hỗ trợ báo giá nhanh chóng, hãy để lại thông tin tại mục CHAT hoặc liên hệ trực tiếp Hotline 0961.751.499 ngay hôm nay nhé!
Trên đây là toàn bộ thông tin về cấu tạo van bi 3 ngã và những vai trò, tính ứng dụng, cách bảo trì sản phẩm khi lắp đặt trong hệ thống mà FAF Valve chia sẻ. Hy vọng bài viết trên sẽ giúp các bạn hiểu rõ hơn về dòng van bi 3 cổng và lựa chọn cũng như sử dụng thiết bị phù hợp, tối ưu nhất.
