Van 1 chiều lá lật được sử dụng phổ biến nhờ thiết kế đơn giản, độ bền cao và khả năng hoạt động hoàn toàn tự động. Vậy cấu tạo van một chiều lá lật gồm những bộ phận nào? Có những loại nào phổ biến hiện nay? Nên lựa chọn model nào? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây nhé!
Van 1 chiều lá lật là gì?
Van 1 chiều lá lật hay tên Tiếng Anh là Swing Check Valve, đây là loại van một chiều có thiết kế cánh van dạng lá lật. Với thiết kế này cho phép cánh van mở ra khi có dòng chảy và đóng kín lại khi dòng chảy ngưng, ngăn chặn dòng chảy ngược chiều.
Sản phẩm có nhiều phân loại chất liệu như inox, đồng nhựa, tùy vào từng loại lưu chất sẽ sử dụng loại van một chiều lá lật có chất liệu phù hợp. Dòng van một chiều dạng lá lật thường được sử dụng cho các hệ thống nhỏ đến lớn với kích thước phổ biến từ DN15 đến DN600+.
Van 1 chiều cánh lật là dòng van được đánh giá cao nhờ sở hữu những ưu điểm nổi bật dưới đây:
- Đảm bảo dòng chảy theo 1 chiều nhất định, hạn chế được tình trạng búa nước và thất thoát lưu chất trong quá trình vận hành.
- Cấu tạo đơn giản, ít bộ phận phức tạp, hạn chế hỏng hóc và thuận tiện trong quá trình bảo dưỡng, sửa chữa về sau.
- Hoạt động hoàn toàn tự động dựa vào áp suất và lực đẩy của dòng chảy lưu chất giúp tiết kiệm chi phí vận hành.
- Có thể lựa chọn nhiều dạng kết nối như nối ren, mặt bích phụ thuộc vào kích thước và khả năng kết nối với đường ống.
- Không có bộ phận điều khiển nên không chiếm quá nhiều diện tích lắp đặt.
- Sử dụng được cho nhiều môi trường khác nhau, lắp đặt linh hoạt cho nhiều quy mô hệ thống.

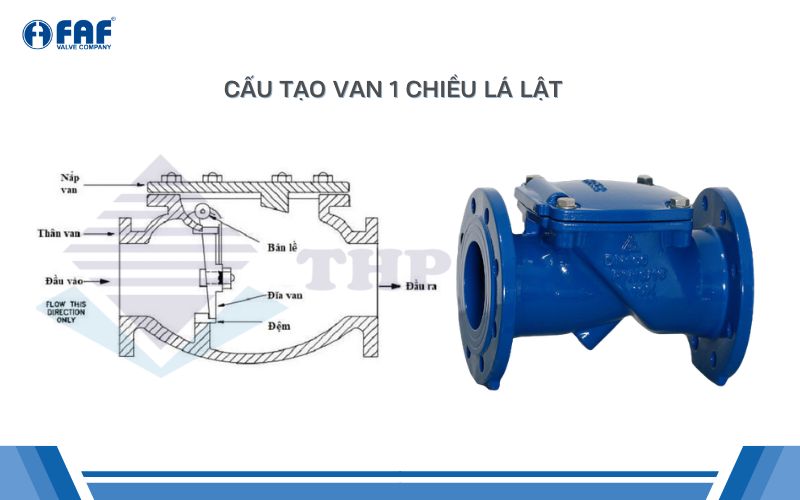

Cấu tạo van 1 chiều lá lật chi tiết
Cấu tạo van 1 chiều lá lật tương đối đơn giản nhưng đảm bảo độ bền và độ kín cao trong quá trình vận hành lâu dài. Một số phần chính bao gồm:
- Thân van: Là bộ phận chịu áp lực chính, được chế tạo từ gang, inox hoặc thép tùy theo môi trường sử dụng.
- Đĩa van (lá lật): Thiết kế dạng bản lề, trực tiếp thực hiện chức năng đóng/ mở dòng chảy.
- Trục bản lề: Cố định đĩa van và cho phép chuyển động xoay linh hoạt.
- Nắp van: Hỗ trợ bảo trì, kiểm tra và thay thế linh kiện bên trong.
- Gioăng làm kín: Đảm bảo độ kín khít khi van đóng hoàn toàn.

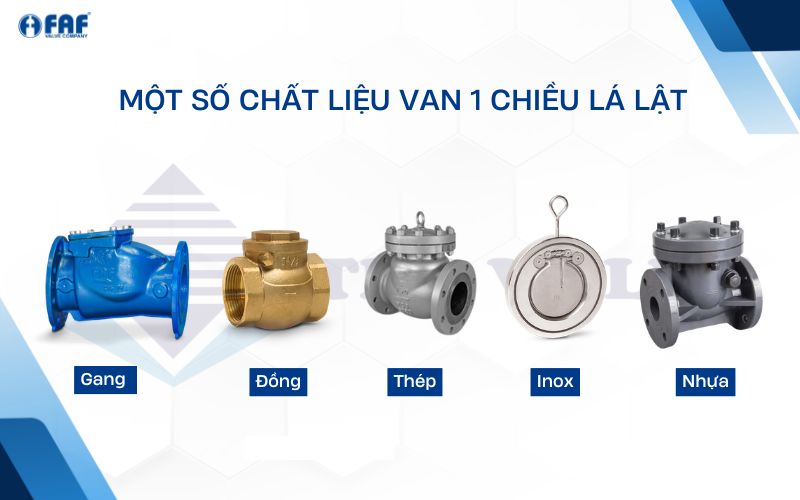

Một số phân loại van một chiều lá lật theo chất liệu
Tùy vào đặc tính lưu chất, áp suất vận hành và môi trường làm việc, van 1 chiều lá lật được sản xuất từ nhiều loại vật liệu khác nhau nhằm đáp ứng yêu cầu kỹ thuật của từng hệ thống.
Van một chiều lá lật inox
Van 1 chiều cánh lật inox có khả năng chống ăn mòn cao nên được sử dụng trong các môi trường ẩm ướt, hóa chất, nước biển, thực phẩm và dược phẩm. Ưu điểm nổi bật của dòng van này là độ bền cao, chịu nhiệt tốt có thể lên đến 260°C, khả năng chống gỉ sét và đảm bảo tiêu chuẩn vệ sinh an toàn thực phẩm. Tuy nhiên, giá thành sẽ cao hơn so với các dòng vật liệu khác.
Van một chiều lá lật gang
Đây là lựa chọn phổ biến hiện nay nhờ giá thành hợp lý và có độ bền tốt. Thân van thường được làm từ gang xám hoặc gang cầu, bề mặt được phủ sơn epoxy chống ăn mòn. Van 1 chiều lá lật gang phù hợp cho hệ thống cấp thoát nước, HVAC, PCCC,… Tuy nhiên, khả năng chống hóa chất và môi trường ăn mòn mạnh không cao bằng inox.
Van một chiều lá lật đồng
Van 1 chiều lá lật đồng thường có kích thước nhỏ, kết nối ren, được sử dụng chủ yếu trong hệ thống dân dụng, đường ống nước sinh hoạt. Chất liệu đồng chống ăn mòn trong môi trường nước sạch, tuy nhiên không phù hợp với hệ thống áp suất lớn hoặc môi trường hóa chất mạnh.
Van một chiều lá lật thép
Van lá lật thép được dùng trong các hệ thống có áp suất và nhiệt độ cao như hơi nóng, dầu nóng, ngành dầu khí. Sản phẩm sử dụng chất liệu thép có khả chịu áp lực lớn và đáp ứng điều kiện vận hành khắc nghiệt. Phân loại này có giá thành cao hơn so với loại van đồng, gang, nhựa.
Van một chiều lá lật nhựa
Van một chiều cánh lật nhựa được sản xuất từ các vật liệu như PVC, uPVC, CPVC hoặc PP. Dòng van này có khả năng chống ăn mòn hóa học rất tốt, đặc biệt phù hợp cho hệ thống xử lý hóa chất, nước thải có tính ăn mòn cao. Ưu điểm của van nhựa là trọng lượng nhẹ, giá thành thấp và lắp đặt dễ dàng.

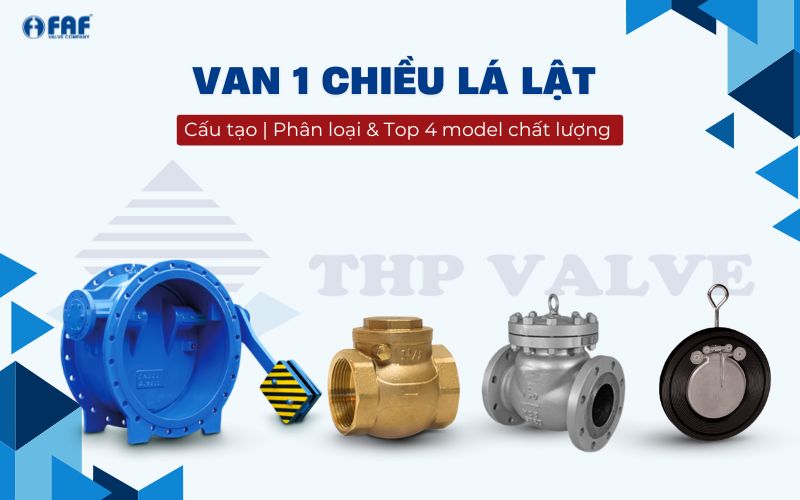

4+ Model van 1 chiều lá lật chất lượng Châu Âu
Dưới đây là một số model van một chiều lá lật của Thổ Nhĩ Kỳ được sản xuất theo tiêu chuẩn Châu Âu mà bạn có thể tham khảo:
Van một chiều lá lật đối trọng FAF
Van được tích hợp thêm đối trọng giúp kiểm soát tốc độ đóng của cánh van, tránh lực đóng nhanh hạn chế búa nước khi dừng hoạt động đột ngột. Van này được lắp trong các hệ thống có lưu lượng lớn, yêu cầu vận hành chính xác. Với chất liệu gang phủ sơn epoxy chống ăn mòn theo tiêu chuẩn Châu Âu giúp tăng khả năng bảo vệ cho thiết bị. Van 1 chiều lá lật đối trọng FAF được thiết kế với kích thước lớn từ DN100 đến DN1600 đảm bảo hiệu suất hoạt động với áp lực PN10 đến PN25.

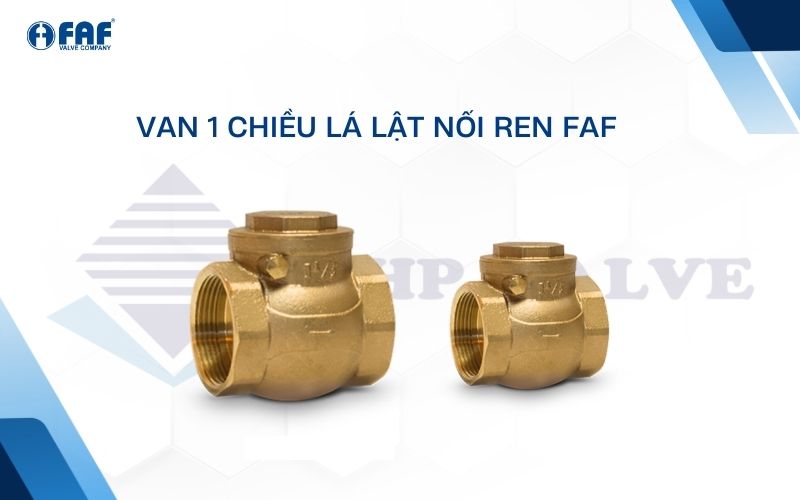

Van một chiều lá lật nối ren FAF
Van 1 chiều lá lật nối ren FAF được thiết kế nhỏ gọn với kích thước DN15 – DN50, phù hợp với các hệ thống đường ống nhỏ và trung bình. Được làm từ đồng có độ bền cao trong lĩnh vực dân dụng. Van sử dụng kết nối ren theo tiêu chuẩn BSP hoặc NPT giúp việc lắp đặt nhanh chóng, tiết kiệm thời gian và chi phí thi công.

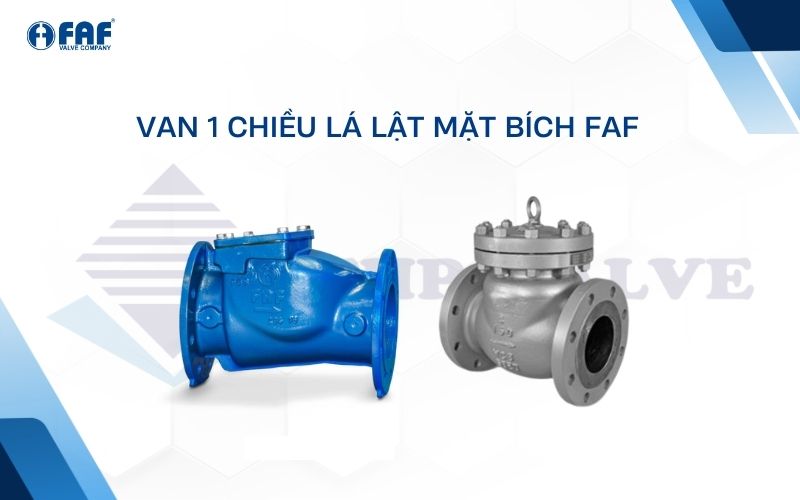

Van một chiều lá lật mặt bích FAF
Van 1 chiều lá lật mặt bích FAF có đa dạng kích thước từ DN50 đến DN600 với lựa chọn chất liệu gang hoặc thép. Thiết kế kết nối mặt bích theo tiêu chuẩn giúp đảm bảo độ kín khít cao, chắc chắn và hạn chế rung lắc trong quá trình vận hành. Van một chiều lá lật mặt bích thường được dùng trong các công trình cấp thoát nước, nhà máy sản xuất, công trình công nghiệp quy mô lớn.

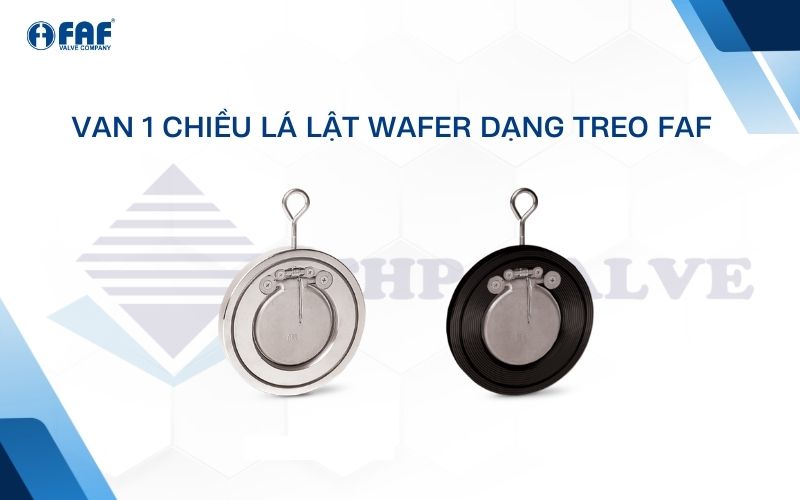

Van một chiều là lật wafer dạng treo FAF
Van một chiều lá lật wafer dạng treo FAF có kích thước từ DN25 đến DN400, được thiết kế dạng treo giúp cố định chắc chắn trong vị trí lắp đặt giữa hai mặt bích đường ống. Nhờ cấu tạo mỏng, gọn nhẹ, van dễ dàng tích hợp vào các hệ thống có không gian hạn chế mà vẫn đảm bảo hiệu suất vận hành ổn định. Ngoài ra, van sử dụng kết nối kẹp wafer giúp giảm trọng lượng của đường ống và tiết kiệm không gian lắp đặt. Với chất liệu được làm từ inox hoặc thép có thể hoạt động trong khoảng nhiệt lên đến 130°C và mức áp suất PN16 dùng trong ngành công nghiệp nước, HVAC, khí nén,…

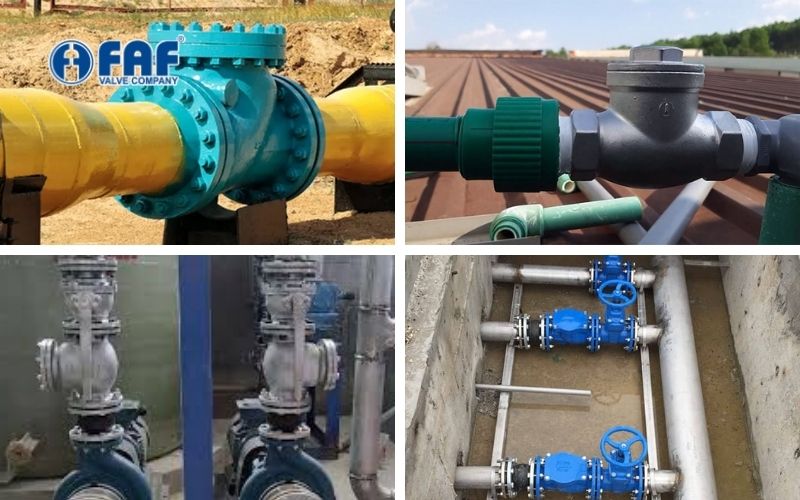

Ứng dụng van 1 chiều lá lật trong các lĩnh vực công nghiệp
Nhờ cấu tạo đơn giản, khả năng vận hành tự động có độ chính xác cao, do đó van được ứng dụng rộng rãi trong:
- Lĩnh vực cấp thoát nước, tại vị trí trạm bơm, tuyến ống chính.
- Trong các đường ống làm mát của hệ thống HVAC.
- Ngành sản xuất và chế biến thực phẩm, dược phẩm, đồ uống.
- Lắp đặt tại các tuyến ống dẫn hơi nóng, dầu, chất lỏng, hệ thống có áp lực cao như nhà máy điện, ngành dầu khí.
- Ứng dụng cho các đường ống dẫn hóa chất, xăng dầu, gas, xăng.
- Các tuyến ống dẫn nước của hệ thống PCCC.
- …
Một số lưu ý khi chọn van 1 chiều lá lật
Dưới đây là một số yếu tố cần lưu ý khi chọn mua van một chiều lá lật để đảm bảo hiệu quả vân hành cho thiết bị và hệ thống.
- Lựa chọn đúng kích thước DN của van khớp với kích thước ống dẫn.
- Xác định rõ áp suất làm việc tối đa và nhiệt độ lưu chất để lựa chọn model phù hợp.
- Tùy vào đặc tính lưu chất cần lựa chọn vật liệu tương ứng như gang, inox, thép hoặc nhựa.
- Chọn dạng nối ren hay mặt bích với tiêu chuẩn phù hợp để đảm bảo khả năng kết nối chính xác.
- Với hệ thống có áp suất cao, lưu lượng lớn nên cân nhắc sử dụng van 1 chiều lá lật đối trọng để kiểm soát tốc độ đóng của van.
- Chọn mua sản phẩm từ đơn vị cung cấp uy tín cung cấp đầy đủ giấy tờ chứng nhận và chế độ bảo hành.
Hiện nay, FAF Valve cung cấp đa dạng các dòng van 1 chiều cánh lật đạt tiêu chuẩn Châu Âu, được nhập khẩu trực tiếp chính hãng từ nhà sản xuất với đầy đủ chứng nhận CO, CQ. Nhờ lợi thế nhập khẩu trực tiếp, sản phẩm không chỉ đảm bảo chất lượng đồng bộ mà còn có mức giá cạnh tranh, đáp ứng nhu cầu cho các dự án dân dụng và công nghiệp quy mô vừa và lớn.
Nếu có nhu cầu mua van 1 chiều lá lật hãy truy cập ngay danh mục Van một chiều FAF hoặc liên hệ hotline 0961.751.499 để được nhận tư vấn và báo giá chính xác cho loại van phù hợp.
