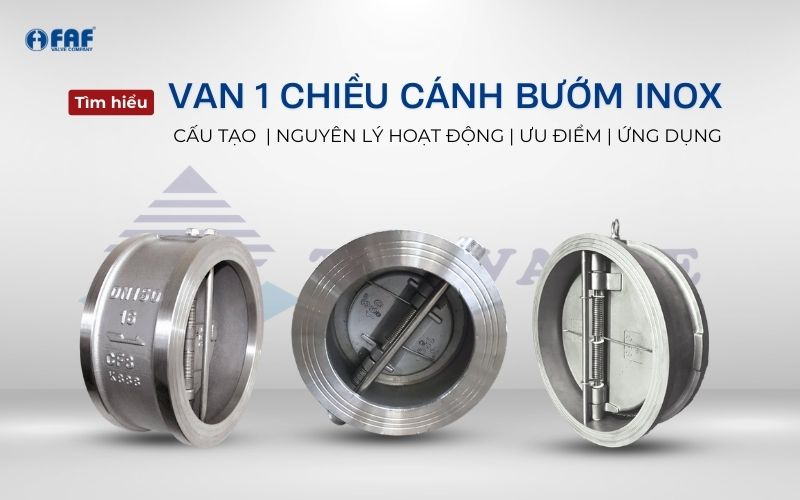

Van 1 chiều cánh bướm inox là dòng van một chiều có thiết kế dạng đĩa kép, cùng vật liệu inox đem đến khả năng vận hành bền bỉ trong môi trường ăn mòn, nhiệt độ và áp suất trung bình đến cao. Để hiểu rõ hơn van 1 chiều bướm inox về thông số kỹ thuật, cấu tạo, ưu điểm, những hạn chế và một số lưu ý trong quá trình sử dụng, hãy theo dõi ngay bài viết dưới đây.

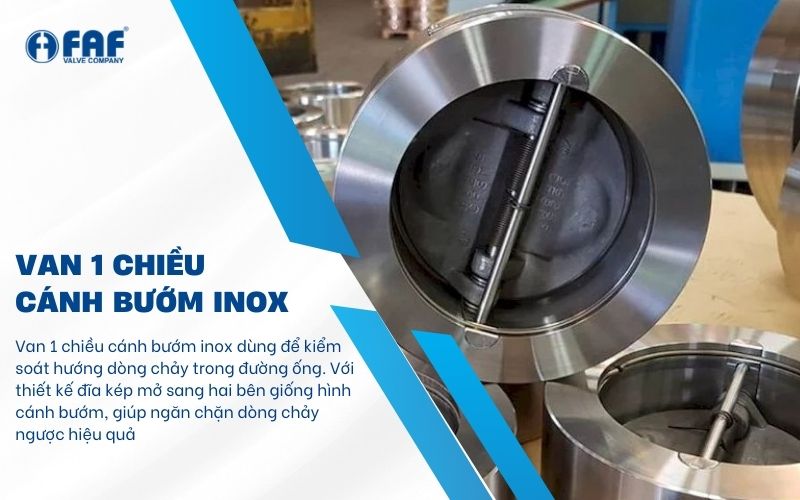

Đôi nét về van 1 chiều cánh bướm inox
Van 1 chiều cánh bướm inox là một trong những dòng van công nghiệp có nhiệm vụ ngăn cản dòng chảy ngược chiều trong các đường ống dẫn. Với thiết kế đĩa kép mở sang 2 bên giống hình cánh bướm, giúp giảm lực cản dòng chảy và tối ưu hiệu suất vận hành.
Các bộ phận chính như thân van, đĩa van, trục van được làm bằng chất liệu inox 304, 316 giúp dòng van này có khả năng vận hành ổn định trong các môi trường có tính ăn mòn cao, chịu nhiệt và áp suất tốt, phù hợp với môi trường nước sạch, hóa chất nhẹ, thực phẩm, hơi nóng và nhiều ứng dụng công nghiệp khác.
Van 1 chiều bướm inox có thể làm việc với nhiệt độ tối đa khoảng 180°C và áp suất PN10, PN16. Thiết kế wafer mỏng giúp tiết kiệm không gian lắp đặt và giảm trọng lượng hệ thống.
Bảng thông số kỹ thuật của van một chiều cánh bướm inox
Dưới đây là thông số kỹ thuật chung của dòng van 1 chiều bướm inox để đánh giá nhanh độ phù hợp với yêu cầu của hệ thống.
| Loại van | Van 1 chiều cánh bướm |
| Kích thước | DN50 – DN500 |
| Chất liệu | Inox 304/316 |
| Gioăng làm kín | EPDM, PTFE |
| Dạng kết nối | Wafer kẹp bích |
| Nhiệt độ | ~180°C |
| Áp suất | PN10, PN16 |
| Ứng dụng | Hóa chất, khí, hơi, nước,… |
| Xuất xứ | Thổ Nhĩ Kỳ, Hàn Quốc, Đài Loan,… |
Đặc điểm cấu tạo và vận hành của van 1 chiều bướm inox
Các bộ phận cấu tạo van 1 chiều bướm đều được thiết kế nhằm đảm bảo độ kín, tăng độ bền trong môi trường làm việc khắc nghiệt. Dưới đây là chi tiết cấu tạo và nguyên lý hoạt động của dòng van này:

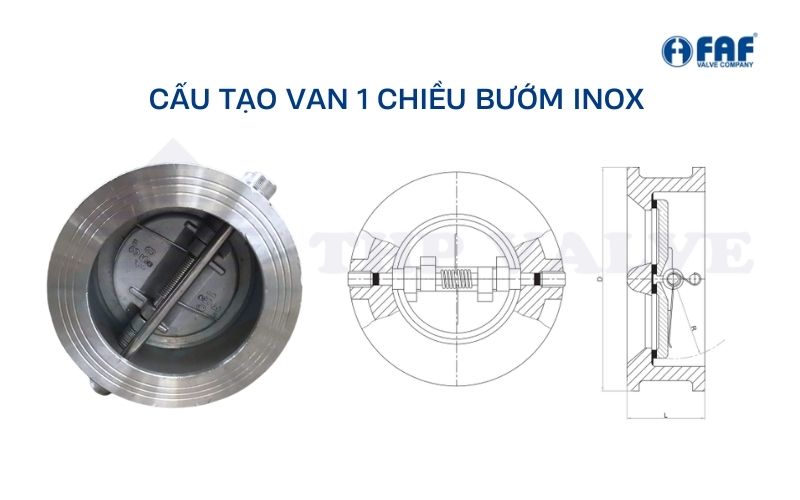

Cấu tạo
Van 1 chiều cánh bướm inox được cấu tạo gồm các bộ phân sau:
- Thân van: Được chế tạo từ inox có thiết kế wafer mỏng làm giảm trọng lượng cho van nhưng vẫn đảm bảo khả năng chịu áp suất và nhiệt độ cao.
- Đĩa van: Gồm 2 nửa đĩa được gắn vào trục, thực hiện đóng mở đồng thời khi có dòng lưu chất.
- Trục van: Giúp liên kết 2 cánh đĩa với thân van, thường là inox để đảm bảo độ cứng và độ ăn mòn khi tiếp xúc với lưu chất.
- Gioăng làm kín: Tạo độ kín cho van bằng các loại gioăng như EPDM, PTFE ngăn chặn rò rỉ lưu chất.
Vận hành
Van một chiều cánh bướm inox có nguyên lý vận hành tương đối đơn giản. Khi gặp dòng chảy đúng chiều, áp lực sẽ đẩy 2 cánh van mở sang 2 bên, cho phép lưu thông qua van. Khi dòng chảy lưu chất ngừng được cấp, hai cánh van lập tức khép lại, ngăn không cho lưu chất chảy ngược lại. Van hoàn toàn hoạt động tự động mà không cần lực tác động từ bên ngoài, giúp tiết kiệm chi phí vận hành.

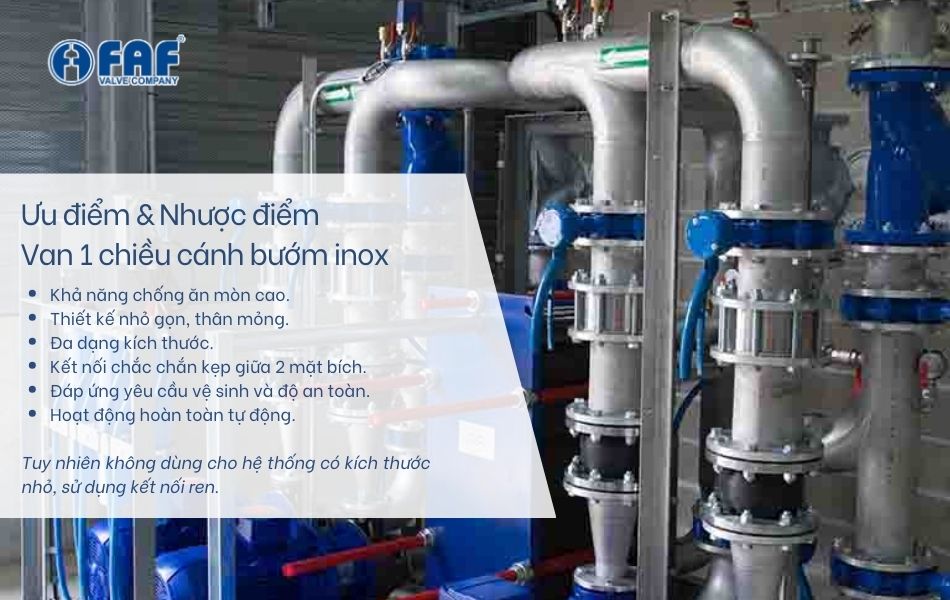

Đánh giá ưu điểm và hạn chế của dòng van 1 chiều cánh bướm inox
Bên cạnh thiết kế chắc chắn và khả năng vận hành ổn định, van 1 chiều cánh bướm inox cũng sở hữu những điểm mạnh nổi bật cũng như một số hạn chế nhất định, cụ thể:
Ưu điểm nổi bật
- Khả năng chống ăn mòn cao nhờ chất liệu inox 304, 316 (thép không gỉ) phù hợp cho các môi trường có điều kiện vận hành khắc nghiệt.
- Thiết kế nhỏ gọn với thân mỏng giúp giảm trọng lượng của van, dễ dàng lắp đặt tại những hệ thống có không gian nhỏ hẹp.
- Có sẵn nhiều kích thước lớn, nhỏ từ DN50 đến DN500 đáp ứng nhu cầu sử dụng và số lượng cho dự án.
- Kết nối dạng kẹp wafer giữa hai mặt bích tạo cố định chắc chắn và kín khít tuyệt đối giúp van hoạt động ổn định.
- Van đáp ứng yêu cầu vệ sinh và độ an toàn cho hệ thống thực phẩm, dược phẩm, đồ uống nhờ có bề mịn, hạn chế bám bẩn.
- Thiết kế đĩa van dạng cánh bướm giúp đóng mở linh hoạt, nhanh chóng và chính xác.
- Hoạt động hoàn toàn tự động dựa vào áp lực của dòng chảy.
Hạn chế
Không có kích thước nhỏ do đó không sử dụng cho các đường ống nhỏ hơn DN50 và sử dụng kết nối ren.
Trục van nằm ở giữa thân van có thể gây cản trở tốc độ và lưu lượng dòng chảy.

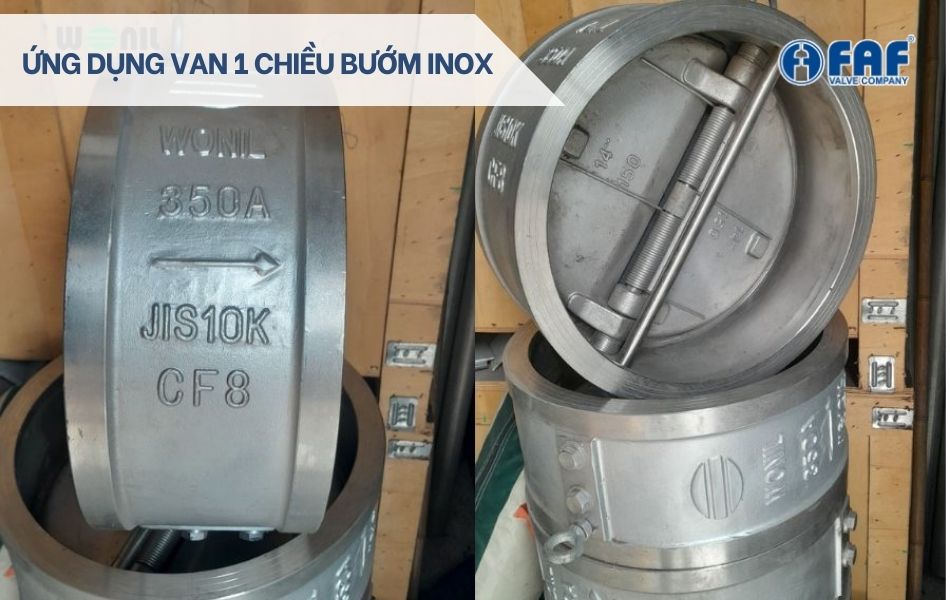

Lĩnh vực ứng dụng van 1 chiều cánh bướm inox
Van một chiều bướm inox là lựa chọn cho nhiều dự án công nghiệp nhờ khả năng kiểm soát dòng chảy hiệu quả và đáp ứng tiêu chuẩn kỹ thuật cao về độ bền, độ kín và khả năng chống ăn mòn. Một số ứng dụng phổ biến của dòng van này có thể kể đến như:
- Trong các nhà máy sản xuất, khu công nghiệp hoặc hệ thống cấp nước tập trung.
- Tại các dây chuyền sản xuất sữa, bia, nước giải khát hoặc chế biến thực phẩm.
- Môi trường có tính ăn mòn cao như hóa chất, nước biển mặn,…
- Trong hệ thống điều hòa không khí trung tâm, chiller, hệ thống nước lạnh, nước nóng.
- Hệ thống đường ống dẫn hơi nóng và khí nén giúp giảm thiểu sự cố khi máy dừng đột ngột.
- Trong các ngành khai thác khoảng sản, dầu khí.
- ….

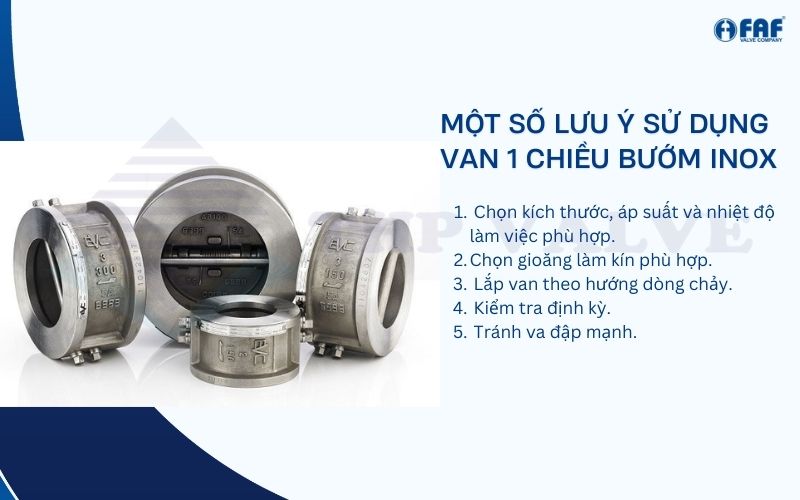

Lưu ý khi mua và sử dụng van 1 chiều cánh bướm inox
Để đảm bảo hiệu quả và độ bền lâu dài, khi lựa chọn và sử dụng van 1 chiều cánh bướm inox cần lưu ý như sau:
- Chọn sản phẩm có đúng kích thước với đường ống và có dải áp suất và nhiệt độ làm việc phù hợp với điều kiện vận hành thực tế.
- Chọn loại gioăng làm kín phù hợp với lưu chất để tránh bị ăn mòn trong khi hoạt động và tạo độ kín khít cao.
- Cần bắt buộc lắp đặt chiều mũi tên trên thân van theo hướng của dòng chảy.
- Để ý thời gian sử dụng, tiến hành kiểm tra và bảo dưỡng định kỳ nhằm phát hiện những nguy cơ hư hỏng và tiến hành thay thế nhanh chóng giúp duy trì độ ổn định vận hành.
- Tránh lắp đặt tại những vị trí thường bị va chạm mạnh gây nứt vỡ thân van và xô lệch van.
- Tham khảo và nhận tư vấn từ những đơn vị uy tín, có nhiều năm kinh nghiệm để lựa chọn được model chất lượng và phù hợp cho hệ thống.
Hiện nay, FAF Valve là một trong những đơn vị cung cấp các dòng van 1 chiều chất lượng cao đến từ Thổ Nhĩ Kỳ, được nhập khẩu chính hãng với đầy đủ chứng nhận CO, CQ, VAT. Bên cạnh đó, đội ngũ tư vấn kỹ thuật có nhiều năm kinh nghiệm, từng hợp tác với nhiều dự án lớn trong lĩnh vực cấp thoát nước, công nghiệp và hạ tầng, sẵn sàng hỗ trợ khách hàng lựa chọn model phù hợp nhất. Hoặc quý khách hàng có thể tham khảo danh mục Van 1 chiều FAF của chúng tôi để trực tiếp lựa chọn sản phẩm phù hợp nhất.
Để nhận được tư vấn và báo giá van 1 chiều cánh bướm inox chi tiết, quý khách vui lòng liên hệ với chúng tôi qua hotline 0961.751.499 để được hỗ trợ trong thời gian nhanh chóng.
