Ký hiệu van 1 chiều thường xuất hiện trong các bản vẽ kỹ thuật cơ khí, thủy lực, khí nén hay cấp thoát nước. Việc nhận biết và đọc đúng ký hiệu cơ bản sẽ giúp lựa chọn và lắp đặt chính xác, tránh những sự cố nghiệm trọng trong quá trình vận hành.
Bài viết dưới đây sẽ giúp bạn tìm hiểu chi tiết về ký hiệu van một chiều, hãy cùng theo dõi ngay nhé!

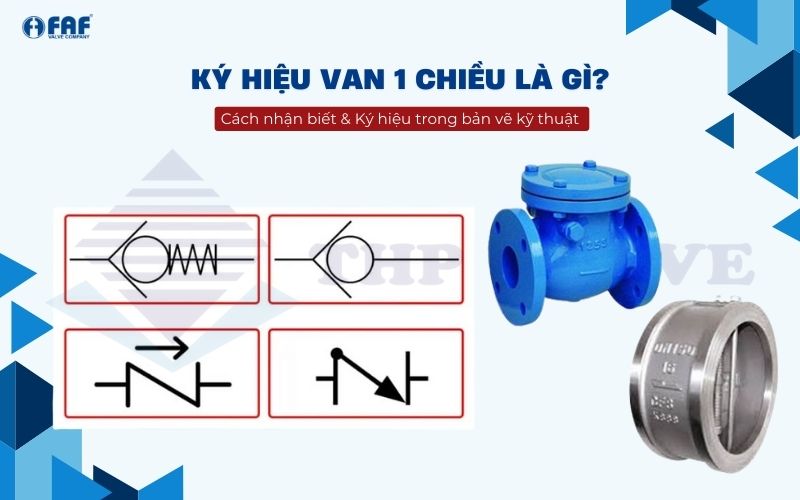

Ký hiệu van 1 chiều là gì?
Ký hiệu van 1 chiều là dạng biểu tượng kỹ thuật được biểu hiện mô phỏng trên bản vẽ kỹ thuật. Ký hiệu này dùng để thể hiện loại van chỉ cho phép dòng chảy đi theo một hướng nhất định và ngăn chặn dòng chảy ngược. Van một chiều thường được ký hiệu dưới dạng các hình học đơn giản như mũi tên, tam giác, đường thẳng hoặc kết hợp với các ký hiệu phụ để mô phỏng chiều đi của van.
Ký hiệu này thường thấy trong các bản vẽ CAD, sơ đồ P&ID, sơ đồ nguyên lý thủy lực, khí nén, hồ sơ thiết kế và thi công hệ thống. Dựa vào ký hiệu van một chiều trên bản vẽ sẽ giúp người đọc xác định được vị trí lắp đặt van trong hệ thống, chiều dòng chảy cho phép, thiết kế của van, từ đó tránh những sai sót trong thi công và vận hành.
Ngoài ra, việc sử dụng và hiểu đúng ký hiệu van một chiều giúp hạn chế tối đa các sai sót trong quá trình thi công như lắp đặt sai hướng, chọn nhầm loại van hoặc bố trí không phù hợp. Điều này không chỉ giúp hệ thống vận hành ổn định, an toàn mà còn nâng cao hiệu quả sử dụng và kéo dài tuổi thọ cho các thiết bị liên quan.
Cách nhận biết ký hiệu van một chiều

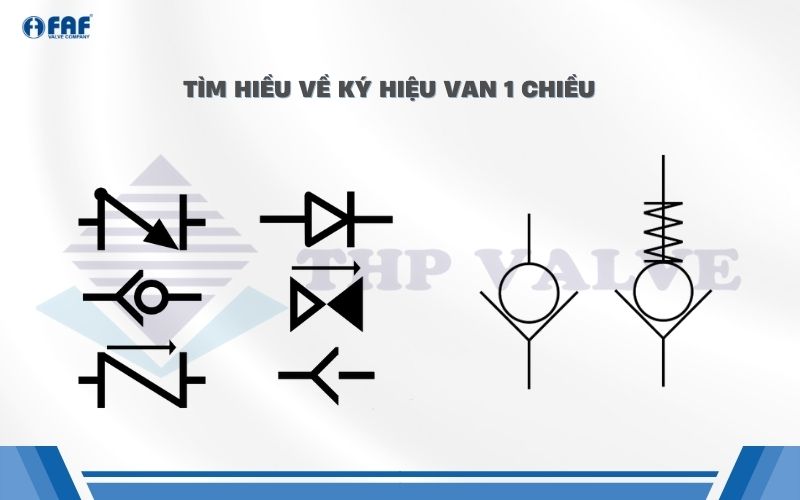

Trong các bản vẽ kỹ thuật, van một chiều được quy ước bằng những ký hiệu tiêu chuẩn nhằm giúp người đọc dễ dàng nhận biết vị trí lắp đặt cũng như nguyên lý hoạt động của van trong hệ thống. Thông thường trong bản vẽ van một chiều sẽ được biểu hiện là hình mũi tên hoặc hình tam giác để biếu hiện chiều đi của dòng chảy.
Ngoài ra, trong một số trường hợp van một chiều được ký hiệu chi tiết hơn thông qua các ký hiệu khác. Hình tròn thường được sử dụng để mô phỏng phao bi hoặc đĩa van bên trong, trong khi hình tam giác khuyết một cạnh thể hiện rõ chức năng chỉ cho dòng lưu chất đi theo một chiều xác định và ngăn chặn hiện tượng chảy ngược.
Ký hiệu có thể kết hợp thêm các ký hiệu đường thẳng, lò xo, các ký hiệu khác thể hiện cho cấu tạo bên trong và nguyên lý của van một chiều.
Ký hiệu van 1 chiều trong CAD
Trong bản vẽ kỹ thuật, van một chiều được biểu hiện bằng một số ký hiệu cho từng loại khác nhau bao gồm:
- Ký hiệu van 1 chiều nắp van tự do
- Ký hiệu van 1 chiều có lò xo nắp van
- Ký hiệu van 1 chiều có điều khiển
- Ký hiệu van 1 chiều có điều khiển đường rò rỉ ngoài
- Ký hiệu van tiết lưu 1 chiều
- Ký hiệu van con thoi
- …..

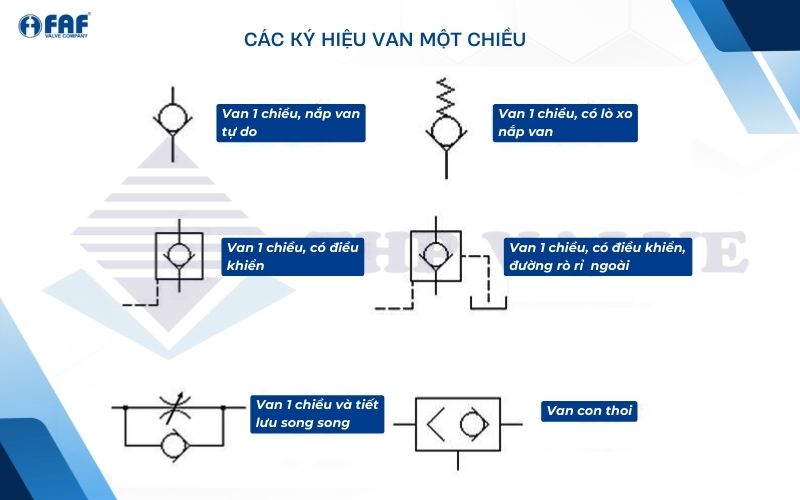

Cụ thể ký hiệu cho từng loại van trên được minh họa chi tiết trong hình ảnh dưới đây:

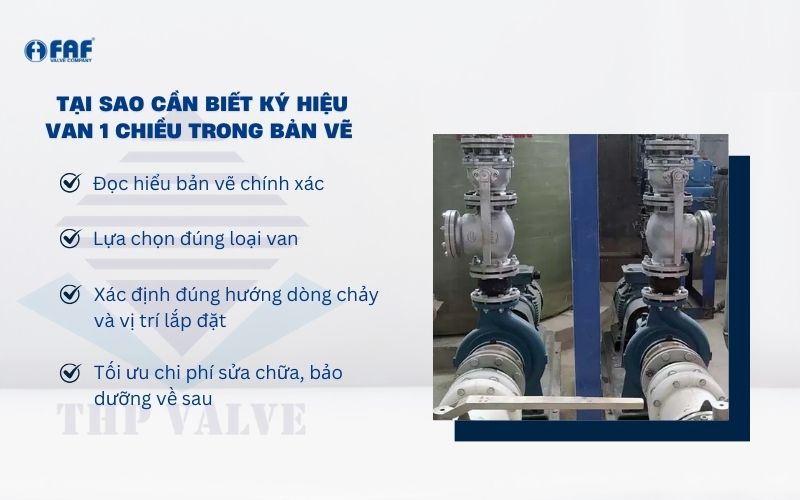

Tại sao cần biết ký hiệu van một chiều?
Việc nắm rõ được ký hiệu của van 1 chiều đem lại lợi ích và thuận tiện trong quá trình đọc bản vẽ.
- Đọc hiểu chính xác bản vẽ kỹ thuật chính xác, nắm bắt nhanh chóng chức năng của van trong sơ đồ, hạn chế sai sót trong phân tích và triển khai khi thiết kế.
- Lựa chọn đúng loại van cho từng bản vẽ, đảm bảo hiệu suất vận hành cho từng hệ thống.
- Xác định và lắp đặt đúng hướng dòng chảy trong quá trình lắp đặt, tránh tình trạng lắp ngược làm giảm hiệu quả vận hành hoặc gây hư hỏng cho van và các thiết bị liên quan.
- Giảm thiểu rủi ro hỏng hóc hay gặp sự cố trong quá trình vận hành.
- Tối ưu chi phí sửa chữa, bảo dưỡng do chọn sai, lắp sai van, kéo dài tuổi thọ cho hệ thống.
Lưu ý quan trọng khi đọc ký hiệu van 1 chiều trong bản vẽ
Để tránh sai sót và nhầm lẫn trong quá trình thi công và lắp đặt, khi đọc ký hiệu van một chiều trên bản vẽ kỹ thuật cần lưu ý những vấn đề sau:
- Xác định đúng hướng mũi tên, hình tam giác để xác định đúng chiều dòng chảy cho phép của van.
- Đọc kỹ ký hiệu để phân biệt loại van chính xác, tránh nhầm lẫn trong lựa chọn.
- Kiểm tra tiêu chuẩn bản vẽ để áp dụng phù hợp.
- Các ký hiệu của từng bản vẽ có thể khác nhau gây dễ hiểu lầm, luôn tham khảo chú thích bản vẽ để đọc chính xác.
Trên đây là toàn bộ thông tin về ký hiệu van một chiều, hy vọng qua bài viết đã giúp bạn hiểu rõ và nhận biết được ký hiệu của loại van này. Nếu có bất kỳ thắc mắc nào hoặc cần tư vấn chi tiết hơn, đừng ngần ngại liên hệ tới hotline để được hỗ trợ nhanh chóng.
