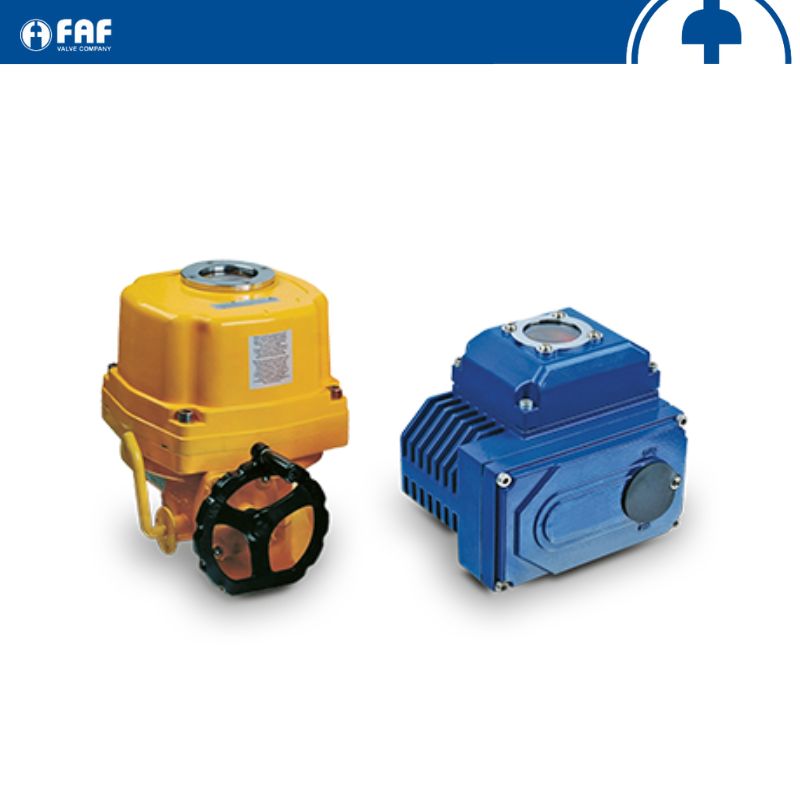

Bộ điều khiển điện FAF 3770

Loại thiết bị: Bộ điều khiển điện, quay 90°
Loại điều khiển: ON/OFF hoặc Tuyến tính (Modulating)
Mô-men xoắn: 50Nm – 2400Nm
Nguồn cấp: 110V/220V/380VAC hoặc 24V/110VDC
Tiêu chuẩn kết nối: ISO 5211

Thông tin chi tiết
Đánh giá (0)

Khái quát về bộ điều khiển điện FAF 3770

Bộ điều khiển điện FAF 3770 là một thiết bị truyền động tiên tiến, được thiết kế để tự động hóa việc vận hành các loại van quay 90 độ một cách chính xác và đáng tin cậy. Sản phẩm sử dụng năng lượng điện để tạo ra mô-men xoắn lớn thông qua một hệ thống động cơ và hộp số giảm tốc, cho phép điều khiển van bi, van bướm và van nút một cách hiệu quả.

Với dải mô-men xoắn rộng từ 50Nm đến 2400Nm và nhiều tùy chọn về nguồn cấp, FAF 3770 đáp ứng được hầu hết các yêu cầu tự động hóa trong công nghiệp. Đặc biệt, sản phẩm tuân thủ tiêu chuẩn kết nối ISO 5211, đảm bảo khả năng lắp lẫn dễ dàng với các loại van trên thị trường, trở thành giải pháp lý tưởng cho những nơi không có sẵn hệ thống khí nén hoặc yêu cầu điều khiển chính xác bằng tín hiệu điện.

Bảng thông số kỹ thuật chi tiết của bộ điện FAF 3770

Model	FAF 3770
Loại thiết bị	Bộ điều khiển điện quay 90° (Quarter-turn Electric Actuator)
Dải mô men xoắn	50Nm – 2400Nm
Chế độ điều khiển	ON/OFF (Đóng/Mở): Điều khiển bằng tín hiệu điện áp Tuyến tính (Modulating): Điều khiển bằng tín hiệu 4-20mA hoặc 0-10VDC
Nguồn điện cấp	110V/220V/380VAC, 24V/110VDC
Vật liệu chế tạo thân	Hợp kim nhôm (Aluminium Alloy)
Lớp phủ bảo vệ	Sơn Epoxy (Fusion-bonded epoxy) chống ăn mòn cao
Tiêu chuẩn kết nối van	ISO 5211
Vận hành thủ công	Có tích hợp (Handwheel/Manual Override)
Tùy chọn nâng cao	Chống cháy nổ (Ex-Proof), Điều khiển từ xa
Thương hiệu	FAF Valve
Xuất xứ	Thổ Nhĩ Kỳ

Phân biệt hai chế độ điều khiển: ON/OFF và tuyến tính của FAF 3770

Việc lựa chọn đúng chế độ điều khiển là yếu tố quyết định đến chức năng của van trong hệ thống:

ON/OFF (Đóng/mở):

Nguyên lý: Nhận tín hiệu điện áp để ra lệnh cho van đi hết hành trình đến vị trí đóng hoàn toàn hoặc mở hoàn toàn.
Ứng dụng: Phù hợp cho các van có chức năng phân tách, đóng ngắt dòng chảy. Đây là loại phổ biến nhất.

Tuyến tính (Modulating/Proportional):

Nguyên lý: Nhận tín hiệu điều khiển analog từ PLC hoặc bộ điều khiển PID. Actuator sẽ định vị chính xác góc mở của van tương ứng với tín hiệu nhận được.
Ứng dụng: Bắt buộc cho các van có chức năng điều tiết lưu lượng, kiểm soát nhiệt độ, áp suất một cách chính xác.

Đặc điểm kỹ thuật vượt trội của bộ điều khiển điện FAF 3770

Linh hoạt và đa năng: Cung cấp cả hai chế độ điều khiển ON/OFF và tuyến tính, cùng nhiều tùy chọn nguồn cấp và dải mô men xoắn rộng, phù hợp với hầu hết các yêu cầu tự động hóa.
Hạ tầng lắp đặt đơn giản: Chỉ cần nguồn điện, không yêu cầu hệ thống khí nén phức tạp, giúp tiết kiệm chi phí lắp đặt và phù hợp cho các vị trí ở xa.
Thiết kế bền bỉ, an toàn: Vỏ nhôm được sơn phủ Epoxy chống ăn mòn cao. Tích hợp sẵn cơ cấu vận hành bằng tay để thao tác khi mất điện, đảm bảo an toàn vận hành.
Tiêu chuẩn hóa quốc tế: Tuân thủ tiêu chuẩn lắp đặt ISO 5211, đảm bảo khả năng tương thích và lắp lẫn dễ dàng với các loại van bi, van bướm từ nhiều nhà sản xuất khác nhau.
Khả năng nâng cấp cao: Cung cấp các tùy chọn cao cấp như phiên bản chống cháy nổ cho môi trường nguy hiểm hoặc màn hình LCD để theo dõi và cài đặt thông số dễ dàng.

Ứng dụng thực tiễn của của bộ điều khiển điện FAF 3770

Bộ điều khiển điện ON/OFF FAF 3770 là giải pháp tự động hóa ON/OFF lý tưởng cho nhiều ngành công nghiệp:

Nhà máy xử lý nước và nước thải.
Dây chuyền sản xuất thực phẩm, đồ uống, dược phẩm.
Hệ thống HVAC, PCCC.
Hệ thống đường ống dẫn hóa chất.
Các ứng dụng công nghiệp nói chung nơi việc điều khiển đóng/mở bằng tín hiệu điện được ưu tiên.

>>> Tham khảo: Bộ điều khiển điện đa vòng FAF 3780 – Thiết bị truyền động công nghiệp hạng nặng, chuyên dụng để tự động hóa các loại van yêu cầu nhiều vòng quay như van cổng và van cầu.

So sánh bộ điều khiển điện FAF 3770 và bộ điều khiển khí nén FAF 3750

Tiêu chí	Bộ điều khiển điện FAF 3770	Bộ điều khiển khí nén FAF 3750
Nguồn năng lượng	Điện (220VAC, 24VDC, 380V…)	Khí nén (Thường 6 bar)
Hạ tầng yêu cầu	Chỉ cần dây cáp điện	Cần hệ thống máy nén, đường ống khí, bộ lọc khí
Tốc độ vận hành	Thời gian đóng/mở từ 10 – 60 giây	Thời gian đóng/mở chỉ vài giây
An toàn khi có sự cố	Phiên bản ON/OFF tiêu chuẩn sẽ giữ nguyên vị trí khi mất điện. Yêu cầu có bộ lưu điện (pin) hoặc cơ cấu đặc biệt để tự động hồi vị	Dễ dàng thực hiện với loại tác động đơn, lò xo sẽ tự động đưa van về vị trí an toàn khi mất khí nén
Môi trường làm việc	Cần phiên bản chống cháy nổ đặc biệt cho môi trường nguy hiểm	An toàn hơn trong môi trường dễ cháy nổ vì không có nguy cơ phát sinh tia lửa điện
Chi phí	Chi phí ban đầu: Cao hơn cho mỗi bộ điều khiển Chi phí lắp đặt: Thấp hơn do không cần hạ tầng khí nén	Chi phí ban đầu: Thấp hơn cho mỗi bộ điều khiển Chi phí lắp đặt: Rất cao nếu chưa có sẵn hệ thống khí nén
Độ phức tạp & Bảo trì	Cao hơn, có nhiều linh kiện điện tử, mạch điện	Đơn giản hơn về mặt cơ khí
Vận hành thủ công	Luôn có sẵn vô lăng/cơ cấu vận hành tay	Thường không có sẵn, cần lắp thêm hộp số nếu muốn vận hành tay

Việc lựa chọn giữa FAF 3770 và FAF 3750 không phải là model nào tốt hơn, mà là model nào phù hợp hơn với điều kiện và yêu cầu cụ thể của bạn.

Chọn bộ điều khiển điện FAF 3770 khi:

Không có sẵn hệ thống khí nén: Việc đầu tư hệ thống khí nén chỉ để vận hành vài cái van là rất tốn kém.
Vị trí lắp đặt ở xa hoặc phân tán: Việc kéo một đường dây điện đơn giản hơn rất nhiều so với việc lắp đặt một đường ống khí nén dài.
Tốc độ đóng/mở chậm không phải là vấn đề: Phù hợp cho các ứng dụng không yêu cầu phản ứng tức thời.
Hệ thống không yêu cầu tính năng an toàn khi có sự cố hoặc có thể chấp nhận việc van giữ nguyên vị trí khi mất điện.

Chọn bộ điều khiển khí nén FAF 3750 khi:

Đã có sẵn hệ thống khí nén trong nhà máy: Đây là giải pháp rất kinh tế và hiệu quả nếu hạ tầng đã có sẵn.
Yêu cầu tốc độ đóng/mở cực nhanh: Cần thiết cho các quy trình cần phản ứng tức thời.
Tính năng an toàn khi có sự cố là yêu cầu bắt buộc: Cần van tự động đóng (hoặc mở) ngay lập tức khi có sự cố mất nguồn để đảm bảo an toàn cho con người và thiết bị.
Lắp đặt trong môi trường dễ cháy nổ: Khí nén là lựa chọn an toàn hơn về bản chất.
Ưu tiên sự đơn giản và bền bỉ về mặt cơ khí.
